Test #3:橋路的完整性

通過測量輸入和輸出電阻以及電橋平衡來驗證電橋的完整性。從接線盒或測量裝置上斷開稱重傳感器。

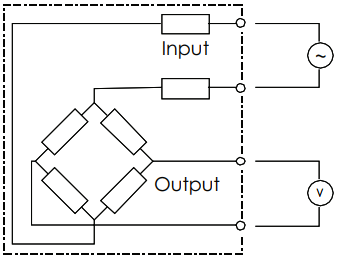

輸入和輸出電阻用歐姆表在每對輸入和輸出引線上測量。將輸入和輸出電阻與原始校準證書（如有）或數據表規格進行比較。

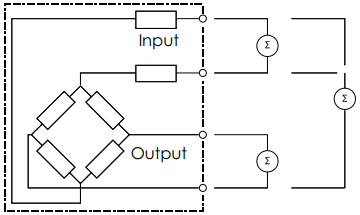

電橋平衡是通過比較–輸出到–輸入和–輸出到+輸入的電阻來獲得的。兩個值之間的差值應小于或等于1Ω。

分析：

電橋電阻或電橋平衡的變化通常由斷開或燒壞的導線、電氣元件故障或內部短路引起。這可能是由于過電壓（閃電或焊接）、沖擊、振動或疲勞造成的物理?yè)p壞、溫度過高或生產不一致造成的。

Test #3:抗沖擊性

稱重傳感器應連接至穩定電源，最好是勵磁電壓至少為10伏的稱重傳感器指示器。斷開多個稱重傳感器系統的所有其他稱重傳感器。

將電壓表連接到輸出引線上，用小木槌輕輕敲擊稱重傳感器，使其輕微震動。在測試低容量稱重傳感器的抗沖擊性時，應格外小心，不要使其過載。

在測試過程中觀察讀數。讀數不應變得不穩定，應保持合理穩定，并返回到原始零讀數。

分析：

不穩定的讀數可能表明，由于電氣瞬態，應變計和元件之間的電氣連接故障或膠層損壞。

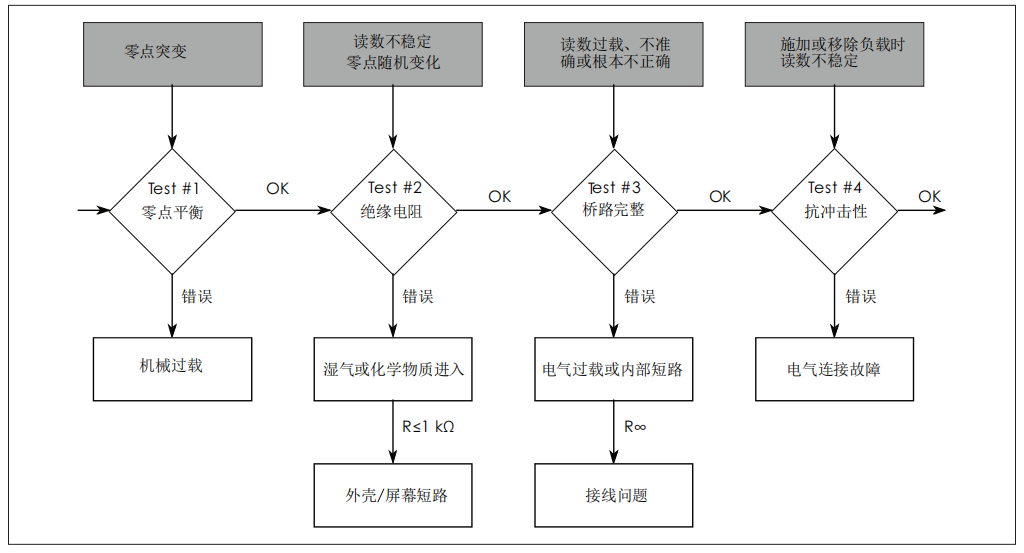

上圖顯示了在特定系統故障后測試稱重傳感器的擬定順序。
