Test #2:絕緣電阻

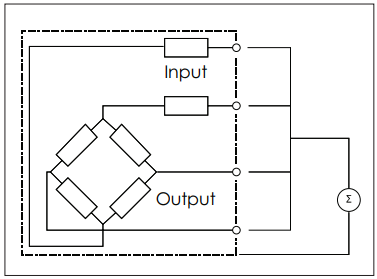

測量稱重傳感器電路和元件或電纜屏蔽之間的絕緣電阻。從接線盒或指示器上斷開稱重傳感器，并將所有輸入、輸出和感應（如適用）導線連接在一起。

用兆歐表測量這四根或六根連接導線與稱重傳感器主體之間的絕緣電阻。在相同的4或6根導線與電纜屏蔽之間重復測量。最后測量稱重傳感器本體與電纜屏蔽之間的絕緣電阻。

切勿使用兆歐表測量輸入或輸出電阻，因?yàn)樗ǔＴ谶h(yuǎn)遠超過最大勵磁電壓的電壓下工作！

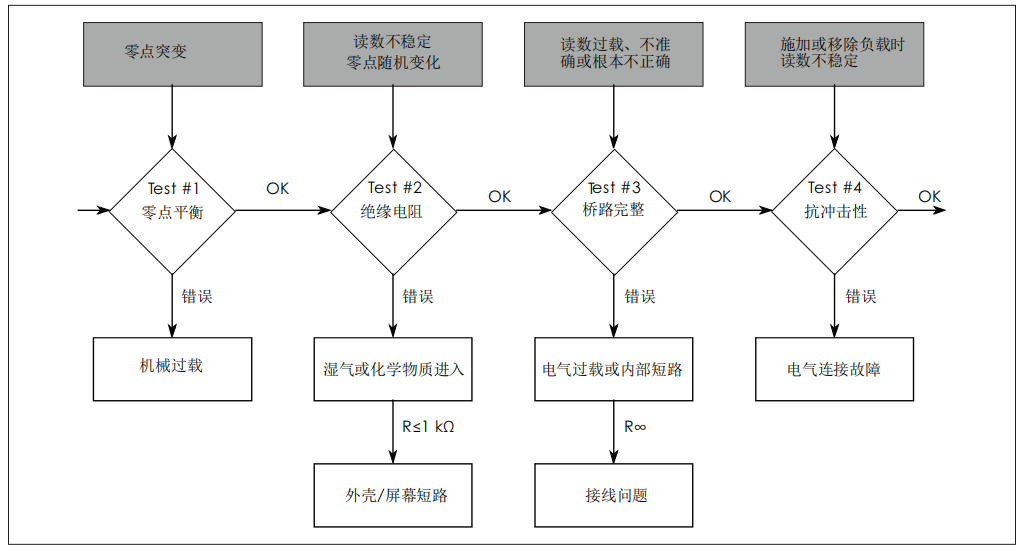

分析

對于橋接電路至外殼、橋接電路至電纜屏蔽以及外殼至電纜屏蔽，所有稱重傳感器的絕緣電阻應為5000 MΩ或更高。

較低的值表示漏電，這通常是由稱重傳感器或電纜內的水分或化學污染引起的。極低值(≤1 kΩ）表示短路，而不是濕氣進入。

漏電通常會導致稱重傳感器或秤讀數輸出不穩定。穩定性可能隨溫度而變化。
