1. 概述
在世界各地，每時每刻都有各種各樣的吊車在運動，碼頭（海運碼頭和內河碼頭）、儲運倉庫、冶金企業、鑄造廠等，幾乎都依靠各種吊車進行裝艙、卸貨、吊運。在吊車上安裝電子稱重系統，有下列優點：
(1）在吊運作業中進行稱量，可實現貨物直接交付，加速，進倉盤貨，節省大量時間。
(2）節省稱量空間和時間。
(3）一臺吊車秤的價格要比一臺平臺秤便宜得多。
(4）配上先進儀表，可同計算機連網，進行作業的程序控制。
吊鉤秤是一個自成系統的、專用于起重機械的電子衡器。它不需要對原來的起重設備進行改造，在應用上又有很大的靈活性，所以近年來也得到了普遍應用。
稱重傳感器在門式吊車上的應用

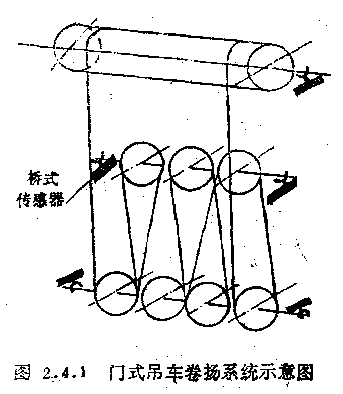

門式吊車是各工礦企業應用最多的一種起重設備。以煉鋼廠為例，一個煉鋼廠就擁有十多臺了門式吊車。依量程大小、制造年代、引進國家的不同，在基本結構類似的情況下，又有多種形式，圖2.4.1為其卷?yè)P(yáng)系統的典型圖例。
2．稱重傳感器安裝在動滑輪兩端的組成技術
這種設計方案的優點是傳感器直接承受起吊重物的全都重量，不受吊車橫梁撓度、重物提升高度、鋼繩傳動系統摩擦力等因素的形響，因此具有很高的計量精度。

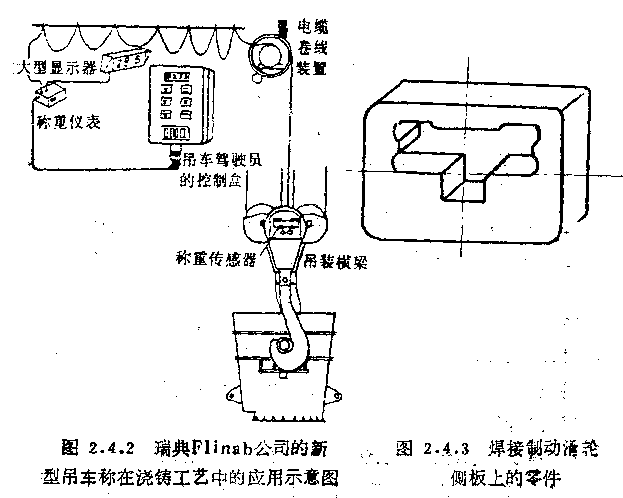

圖2.4.2為瑞典FLINAB公司研制的新型吊車秤。起吊重物的重量通過兩側鋼板掛在左右兩只傳感器的四只加載座上，鋼絲繩通過動滑輪軸，加負荷于兩只雙剪切梁傳感器的中間承載平面上。傳感器電纜由裝在橫跑車上的電纜同步收放裝置進行收放。圖2.4.3所示為焊接到原動滑輪側板上的一個零件。
內部形腔中的左右兩個突起臺階能對傳感器起橫向限位作用，頂端臺階起到傳感器過載保護作用，圖2.4.4為橋式傳感器的外形圖及它與動滑動軸的組合位置圖。圖2.4.5為橋式傳感器的受力狀態圖。
總體組裝完成后，側板外平面上再加復保護蓋板。這種吊車秤靜標指標能達到3000分度，滿足國際法制計量組織三級商用秤的計量要求。

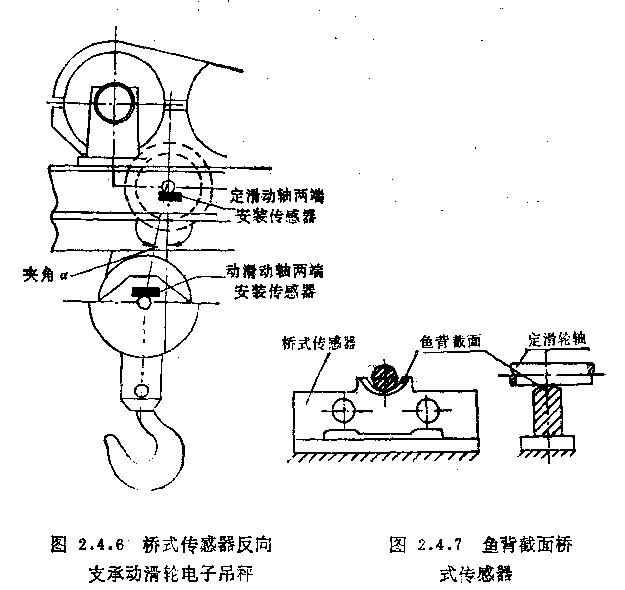

圖2.4.6為國內生產的用兩只橋式傳感器反向支承動滑輪軸構成的電子吊車秤。這個方案需對原設備作一些改造，另?yè)Q一根加長的動滑輪軸，增加一付傳感器的支承架。
稱重傳感器設置在門式吊車動滑輪軸兩端的萬案，具有計重精度高的優點。但就國內使用狀況看，存在兩個有待解決的難題，其一是沒有可靠的電纜收放機構，電纜容易在作業中被拉斷或砸斷，其二，只適用冷物料的吊運稱量。
3．稱重傳感器安裝在定滑輪軸兩端的組成技術
這個方案經多年探索，已為許多冶金企業所采用，并獲得了很好的稱量效果。吊車改造后所能達到的計量精度，決定于下列技術細節：
(l）支承定滑輪軸的橋式傳感器，必須采用魚背式截面的軸孔支承結構（見圖2.4.7）。
因?yàn)槎ɑ嗇S與兩端橋式傳感器支承軸孔槽之間，在現場安裝要做到絕對水平和同心、使負荷呈均布接觸狀態是不可能的。即使安裝得絕對水平和同心，在載荷作用下一旦軸產生撓度，也會使力點產生偏移，從而引起相當大的稱量誤差。魚背式截面承載能適應這兩種不可避免的變化。它與定滑輪軸之間能始終保持中心的點接觸，還能保證力作用點和力作用線的基本不變。魚背式承載結構能取得很高的標定精度。
(2）定滑輪軸徑向，軸向限位器的設計技術
在重物吊運中，定滑輪軸肯定會受到徑向、軸向的水平分力。為保證設備安全和作業安全，必須設置定滑輪軸的限位器。實踐證明，限位器設置是否合理，直接關系到稱量效果。

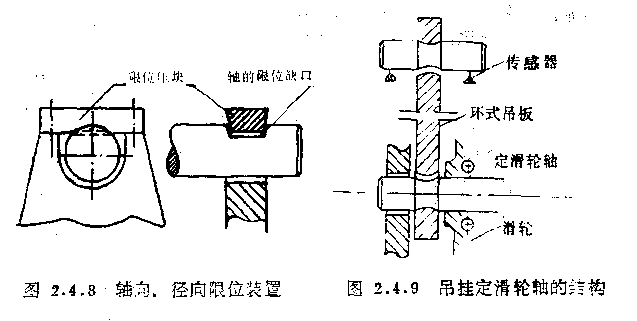

圖2.4.8所示為一種施工方便而又不會引入誤差的限位方法．其中徑向間隙a應在3-5mm之間，軸向間隙b應在2-3mm之間．不合理的限位裝置，會因卡板與軸之間的摩擦力而嚴重影響計量精度。
在門式吊車改造中，還常碰到某些吊車的定滑輪與箱體測板間距小于60mm而無法安裝橋式傳感器的情況。此時可采用環式吊板吊掛定滑輪軸，然后在橫跑車上安裝魚背截面橋式傳感器來解決。
