1 稱重傳感器安裝在橫行車框架下的組成技術

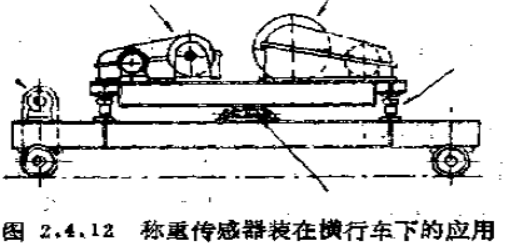

圖2.4.12為稱重傳感器安裝在小跑車下的電子吊車秤示意圖，這個方案的優點是能采樣起吊重物的全部重量，并且不隨起吊高度的變化而變化，不受鋼絲繩在運動中產生的摩擦力的影響，由于稱重傳感器離起吊物有較長的距離，所以可用于熱物料的吊運計量。

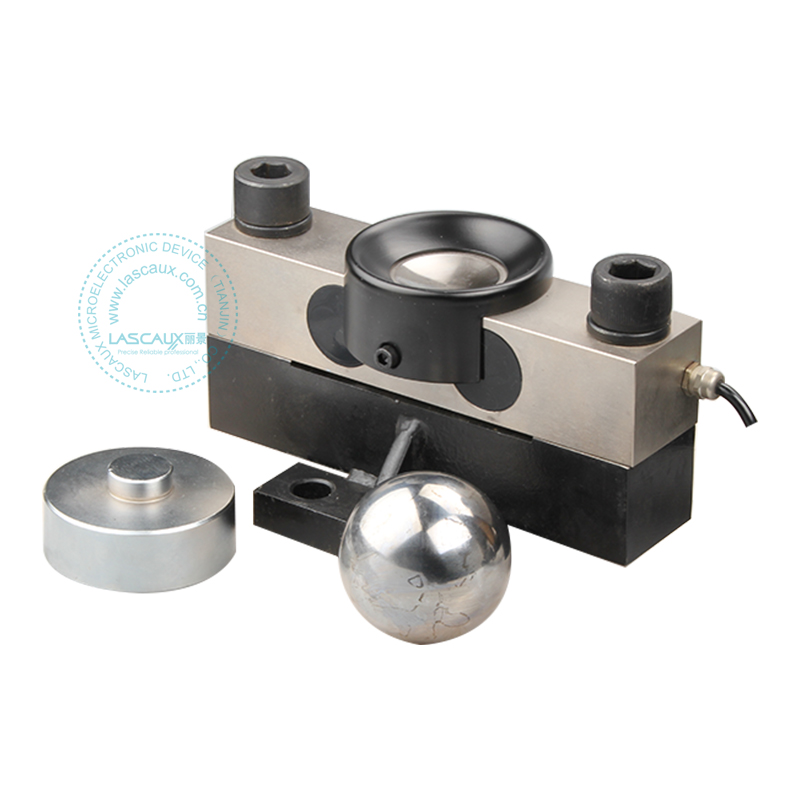

實踐證明，當橫行車啟動、剎車、運行時，稱重架的水平?jīng)_力及水平加速度力會嚴重千擾計量精度。此外，橫梁的撓度會便稱量框架的水平狀態變化，從而影響稱量精度并引入水平方向干擾力。所以，稱量框架中間必須安裝柱式水平限位器，限位．間隙控制0.3-o.5mm，使水平限位球面柱承擔上述所有水平方向的力值。四個支承式傳感器，采用鋼球一球窩支承結構，或采用搖桿式傳感器，允許左右擺晃1~2度，從而消除了水平?jīng)_擊的干擾。

2 稱重傳感器安裝在卷?yè)P(yáng)筒一側的超載保護技術

為保證設備和作業安全，起重設備必須安裝超載保護裝置。如圖2·4·13所示，該稱重裝置對原有門吊的改造工作量小，而能穩定可靠地實現超載報警，自動切斷起升電機的主回路。對大噸位門吊，也可在卷?yè)P(yáng)筒軸座下，左右縱向安裝兩只平面橋式傳感器來解決超載保護問題。

2.4.13橋式傳感器平面圖

3 稱重傳感器在其它吊車和起重設備上的應用

（1）抓斗吊電子秤

抓斗吊是用來把船艙里的媒、鹽等散裝物料搬運到碼頭岸邊的料斗或堆料場中的一種起重設備，它廣泛應用于沿海和內河各散裝物料的碼頭。通過累計抓斗吊運貨量，可以確定船運的進貨總量。

應用中的抓斗吊基本分兩類。一類是變幅式抓斗吊，另一類是搖臂式抓斗吊，搖臂式抓斗吊分變角式和固角式兩種，其配用的抓斗有電動抓斗和一般抓斗。

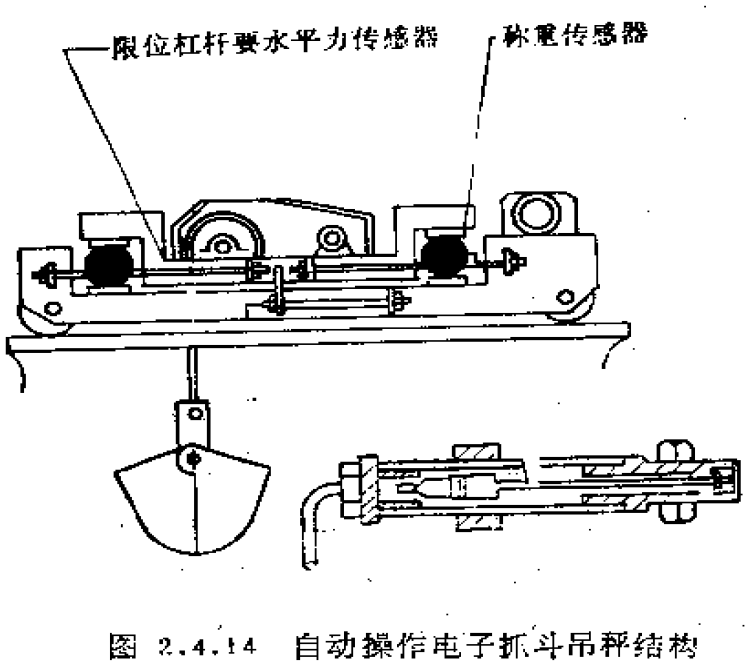

變幅式抓斗吊改造為電子秤的難度在于它有兩組卷?yè)P(yáng)系統．一組為起重升降系統，另一組為抓斗啟閉系統。起吊時兩個系統均受負荷，而且受力分配是隨機的。圖2.4.14介紹了一種國外變輻抓斗吊秤的結構圖。這種抓斗吊周而復始的搬運動作完全可以編制一定的程序，由計算機來實現無人操作。如圖2.4.1 4所示，電子抓斗吊秤結構稱量框架的水平限位拉桿同時是一個水平力值的測量傳感器，通過它提供抓斗搖擺程度的電信號，在控制小跑車停車后，即朝相反方向作一個小距離的退位，使抓斗不致來回?fù)u幌，這個動作過去是由操作工人操作控制的。

搖臂式抓斗吊的改造難度與變幅式有類同之處。主要問題是起重鋼絲繩與啟閉鋼絲繩同時受力，而且四個鋼絲繩中的受力分配是隨機的。

過去曾試圖在抓斗上安裝傳感器，或把一般抓斗改用電動抓斗，并把電動抓斗吊掛在吊鉤秤上解決，但實踐證明，抓斗的頻繁撞碰，大幅度的運動，會使傳感器損壞或電纜拉斷。

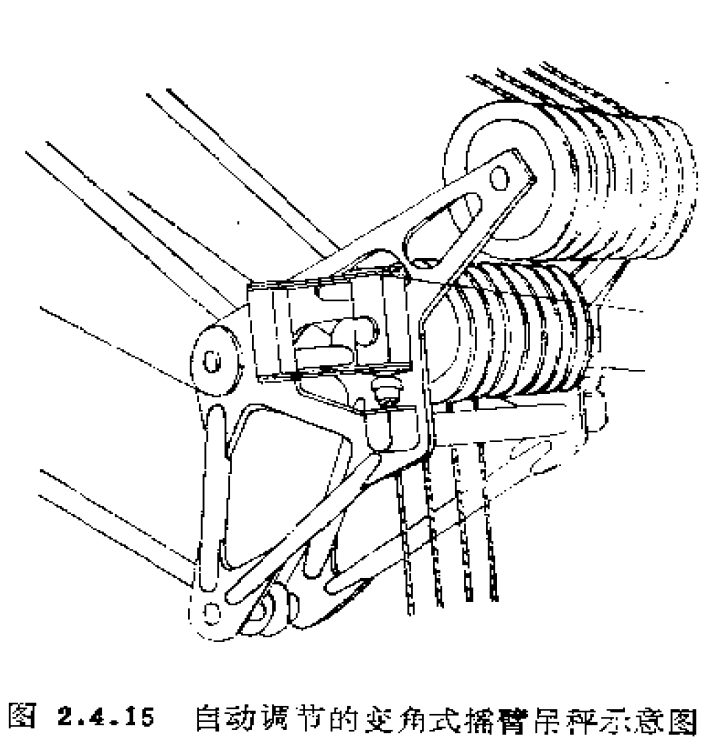

圖2.4.15所示為德國申克公司生產的變角式搖臂式的稱量裝置設計方案。起重鋼絲繩與啟閉鋼絲繩均通過搖臂吊端部的兩組滑輪，再傳遞到卷?yè)P(yáng)筒上。其中上面一組滑輪與傳感器承框架安裝在一個可調節角度的杠桿，系統上，它保證搖臂變動角度時，能始終保證下滑輪包的出、入鋼絲繩成90度。如圖所示，鋼絲作用力中的水平分量由上下膜板吸收，而起吊物的重力始終與傳感器的計量軸線一致。

（2）單軌電子吊車的組成技術

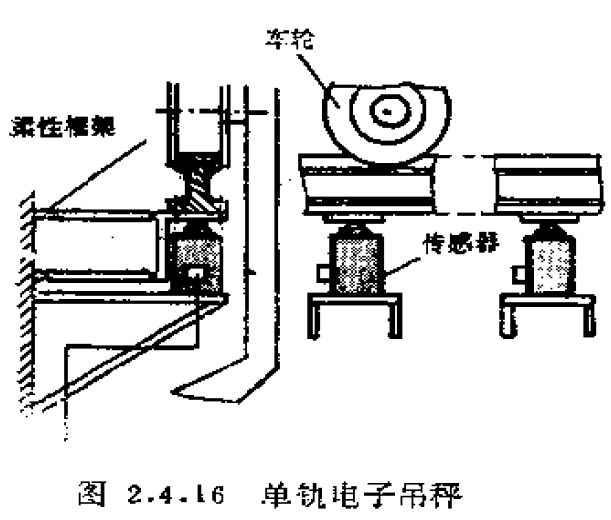

礦山、大型機械及食品廠中的礦石、機件及宰后的畜體，常用料斗式吊掛鉤，依靠架設在單軌上面的滾輪，自行下滑或鋼絲繩拖動來進行輸送或工序的轉移。圖2.4.16單軌電子吊秤可以通過一定的裝置設計技術，實現運輸物料的動態計量。圖2.4.16即為運輸?shù)V物的單軌電子吊車秤的一個應用例圖。如圖所示，稱量鐵軌段下面由兩個稱重傳感器支承。若干對重力呈柔性的矩形框架把鋼軌定位，稱量鐵軌的長度必須根據貨車速度和電子元件處理動態信號必需的時間來確定。
