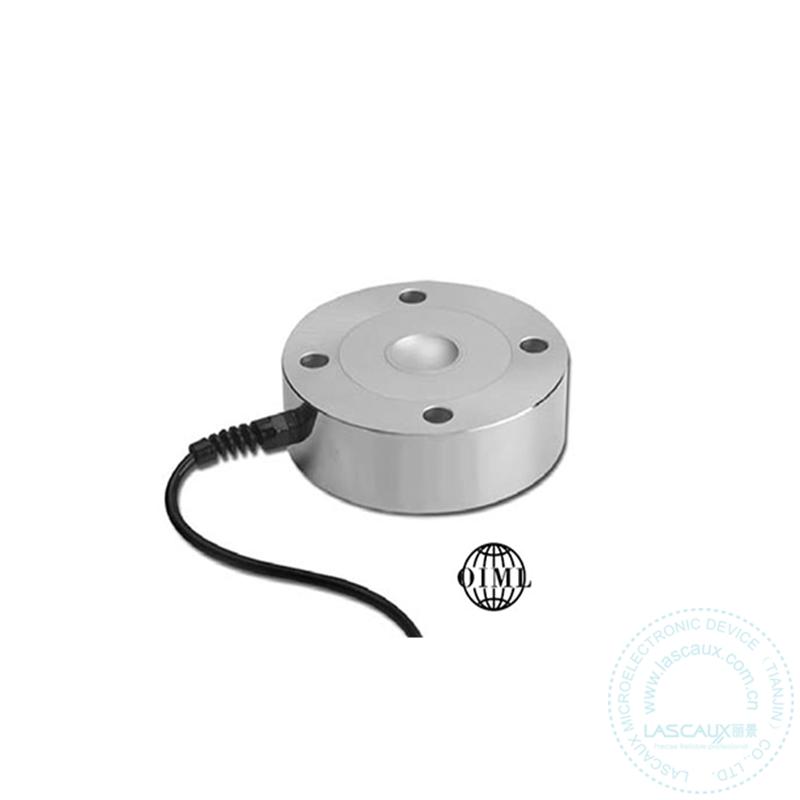

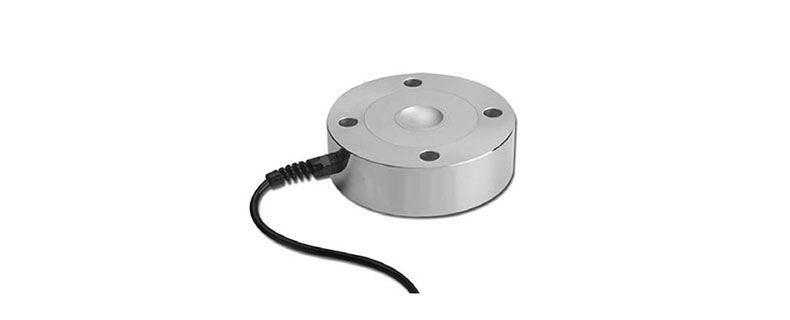

世銓PSD 2.5-25t傳感器，美國世銓輪輻式稱重傳感器. |
|
①產品描述： 低截面設計使得PSD更適合在因安全因素對高度有嚴格要求的條件安裝。在通常工作條件下不可避免地會出現側向力，而輪輻式傳感器設計仍會提供卓越的性能。汽車衡是典型的抗側向力的例子。 ②特性： 量程：2.5,5,10,25 低截面的緊湊設計，高輸出小變形，合金鋼無電解鍍鎳，偏心加載補償，整個系列獲得OIML C3認證 ③可選特性： PSD-SJTT和PSD-SJTH具有不同的加載孔 |
|
參數 |
值 |
單位 |
|
額定量程（Emax） |
2.5,5,10,25 |
t |
|
額定輸出 |
3±0.25% |
mV/V |
|
額定輸出誤差 |
0.25 |
±% of rated output |
|
零點平衡 |
±1 |
±% of rated output |
|
非線性 |
0.025 |
±% of rated output |
|
遲滯性 |
0.025 |
±% of rated output |
|
非重復性 |
0.020 |
±% of rated output |
|
蠕變（20分鐘） |
0.030 |
±% of rated output |
|
零點回復（20分鐘） |
0.030 |
±% of rated output |
|
溫度補償范圍 |
–10 to +40 |
°C |
|
工作溫度范圍 |
–20 to +60 |
°C |
|
安全過載 |
150 |
% of R.C. |
|
極限過載 |
300 |
% of R.C. |
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
輸入阻抗 |
385±5 |
Ω |
|
輸出阻抗 |
350±3 |
Ω |
|
絕緣阻抗 |
>5000 |
MΩ |
|
材質 |
合金鋼鍍鎳 |
|
|
防護等級 |
IP67 |
|
|

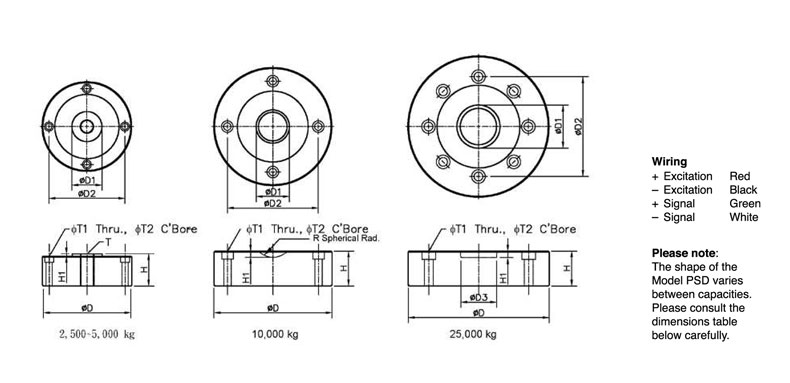

CAPACITY |
|
D |
D1 |
D2 |
D3 |
H |
H1 |
R |
T |
T1 |
T2 |
|
2.5t/5t |
mm |
104.7 |
32.0 |
88.9 |
--- |
34.8 |
3.05 |
--- |
M16x1.5 |
7.20 |
10.5x7.2DP |
|
in |
4.12 |
1.26 |
3.50 |
--- |
1.37 |
0.12 |
--- |
0.28 |
0.41x0.28DP |
||
|
10t |
mm |
138 |
38.9 |
106.4 |
--- |
41.1 |
7.61 |
22.0 |
--- |
8.70 |
13.5x9.7DP |
|
in |
5.43 |
1.53 |
4.19 |
--- |
1.62 |
0.30 |
0.87 |
--- |
0.34 |
0.53x0.38DP |
|
|
25t |
nm |
165 |
50.4 |
116.8 |
42.0 |
41.1 |
8.0 |
--- |
--- |
10.3 |
18.5x10.2DP |
|
in |
6.50 |
1.98 |
4.60 |
1.65 |
1.62 |
0.31 |
--- |
--- |
0.41 |
0.73x0.40DP |
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓2.5t到25t威世稱重傳感器PSD輪輻式稱重傳感器汽車衡用傳感器 |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 2.5t,5t,10t,25t |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 3.0±0.25mV/V |
| 非線性: | 0.02%R.O. |
| 零點回復（20分鐘): | 0.03%R.O. |
| 滯后性: | 0.025%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O. |
| 極限過載: | 300%R.O. |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 385±5 |
| 輸出阻抗: | 385±3 |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 合金鋼鍍鎳 |
| 防護等級: | IP67 |
| 電纜長度: | 15m |
美國世銓2.5t到25t威世稱重傳感器PSD輪輻式稱重傳感器汽車衡用傳感器
