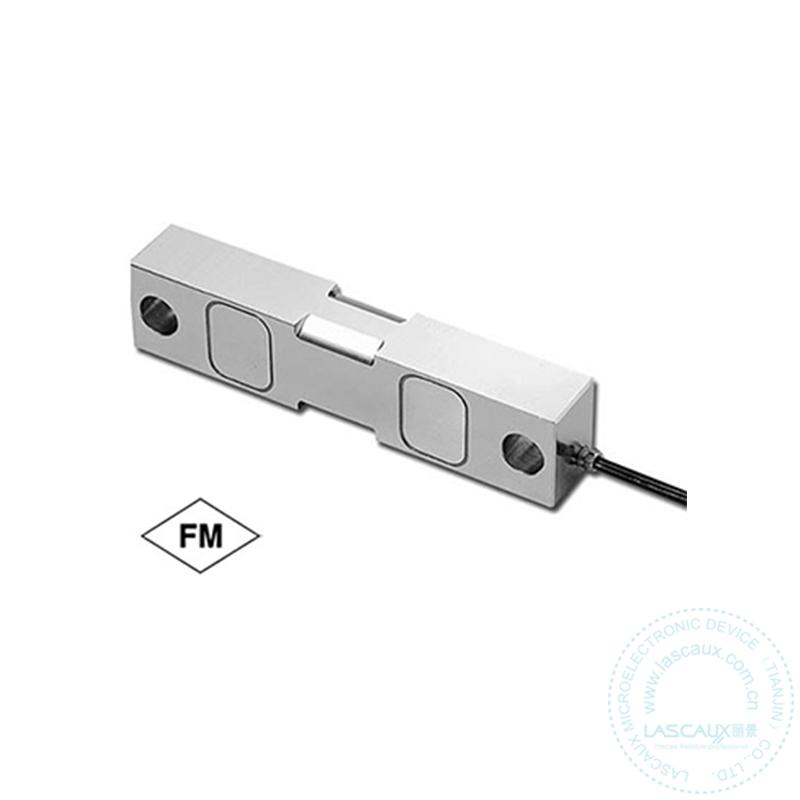

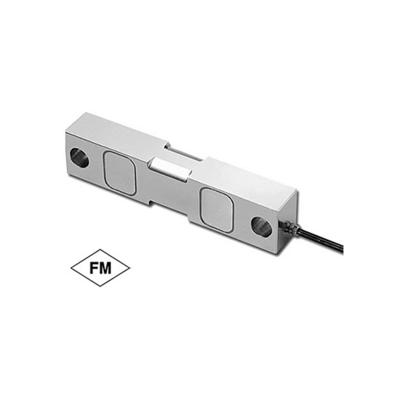

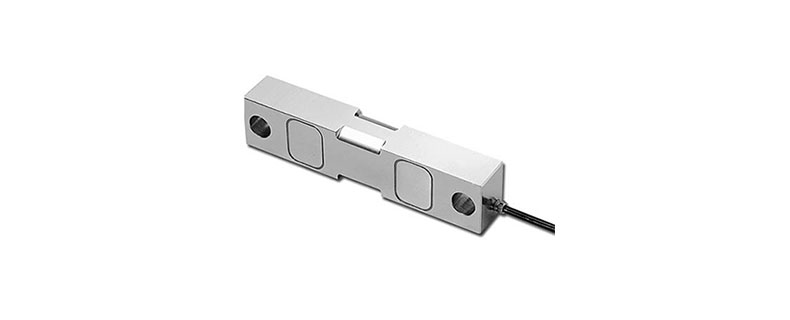

美國世銓DSR 1-75klb傳感器，世銓雙剪切梁傳感器. |
|
①產品描述： 雙懸臂梁式傳感器安裝很好的阻止了筒槽的晃動，在很多案例中，無需檢查棒。剪切梁的設計為高量程稱重提供了卓越的性能。輸出配組使得多支應用更容易。DSR為合金鋼結構采用化學鍍鎳方式防護等級到達IP67，有效的防止水和潮氣的侵蝕。 ②特性： 量程：1k，1.5k，2k，3k，5k，10k，20k，25k，50k，75k 中間承載雙剪梁設計、合理化輸出、水平自由移動、抗側向力強、合金鋼鍍鎳處理 ③可選特性： 全焊封結構、不銹鋼材質、FM認證品 應用范圍:筒槽、料斗、罐體稱重 |
|
參數 |
值 |
單位 |
|
NTEP/OLML精度等級 |
Non-Approved |
|
|
Y = Emax/Vmin |
5000 |
Maximum available |
|
額定量程（Emax） |
1k, 1.5k, 2k, 3k, 5k, 10k, 15k, 20k, 25k, 50k, 75k |
lbs |
|
額定輸出 |
3.0 |
mV/V |
|
額定輸出誤差 |
0.25 |
±% of rated output |
|
零點平衡 |
1 |
±% of rated output |
|
非線性 |
0.030 (SS: 0.07%) |
±% of rated output |
|
遲滯性 |
0.030 (SS: 0.07%) |
±% of rated output |
|
非重復性 |
0.020 |
±% of rated output |
|
蠕變（20分鐘） |
0.030 |
±% of rated output |
|
零點回復（20分鐘） |
0.030 |
±% of rated output |
|
零點溫度補償 |
0.0026 |
±% of rated output/°C |
|
輸出溫度補償 |
0.0015 |
±% of applied load/°C |
|
溫度補償范圍 |
–10 to +40 |
°C |
|
工作溫度范圍 |
–20 to +60 |
°C |
|
安全過載 |
150 |
% of R.C. |
|
極限過載 |
300 |
% of R.C. |
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
|
輸入阻抗 |
770±10 |
Ω |
|
輸出阻抗 |
700±5 |
Ω |
|
絕緣阻抗 |
>5000 |
MΩ |
|
材質 |
合金鋼鍍鎳 |
|
|
防護等級 |
IP67 |
|
|

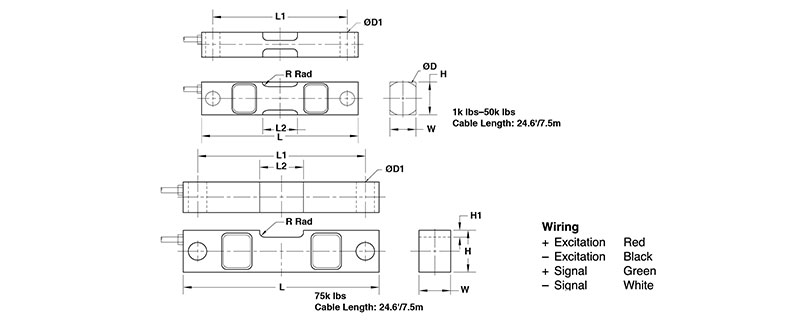

CAPACITY |
L |
L1 |
L2 |
W |
H |
H1 |
D |
D1 |
R |
|
|
1k/1.5k/2k/2.5k/ 3k/5k lbs |
mm |
190.5 |
158.8 |
35.4 |
31.7 |
31.7 |
- |
31.7 |
12.7 |
5.0 |
|
(inch) |
7.50 |
6.25 |
1.39 |
1.25 |
1.25 |
- |
1.25 |
0.50 |
0.20 |
|
|
10k/15k/20k/ 25k lbs |
mm |
222.3 |
190.5 |
50.0 |
36.6 |
49.3 |
- |
50.8 |
20.6 |
5.0 |
|
(inch) |
8.75 |
7.50 |
1.97 |
1.44 |
1.94 |
- |
2.00 |
0.81 |
0.20 |
|
|
50k/75k lbs |
mm |
342.9 |
292.1 |
82.6 |
62.0 |
74.7 |
4.6 |
76.2 |
33.3 |
5.0 |
|
(inch) |
13.5 |
11.50 |
3.25 |
2.44 |
2.94 |
0.18 |
3.00 |
1.31 |
0.20 |
|
|
Above dimensions apply to non-EDOC-coated load cells. |
||||||||||
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓DSR雙剪切梁傳感器全焊封合金鋼/不銹鋼傳感器筒槽/料斗/罐體稱重用傳感器 |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 1k,1.5k,2k,3k,5k,10k,15k,20k,25k,50k,75k |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 3.0mV/V |
| 非線性: | 0.030%R.O. |
| 零點回復（20分鐘): | 0.03%R.O. |
| 滯后性: | 0.03%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O. |
| 極限過載: | 300%R.O. |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 770±10Ω |
| 輸出阻抗: | 700±5Ω |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 合金鋼鍍鎳 |
| 防護等級: | IP67 |
| 電纜長度: | 7.5m |
