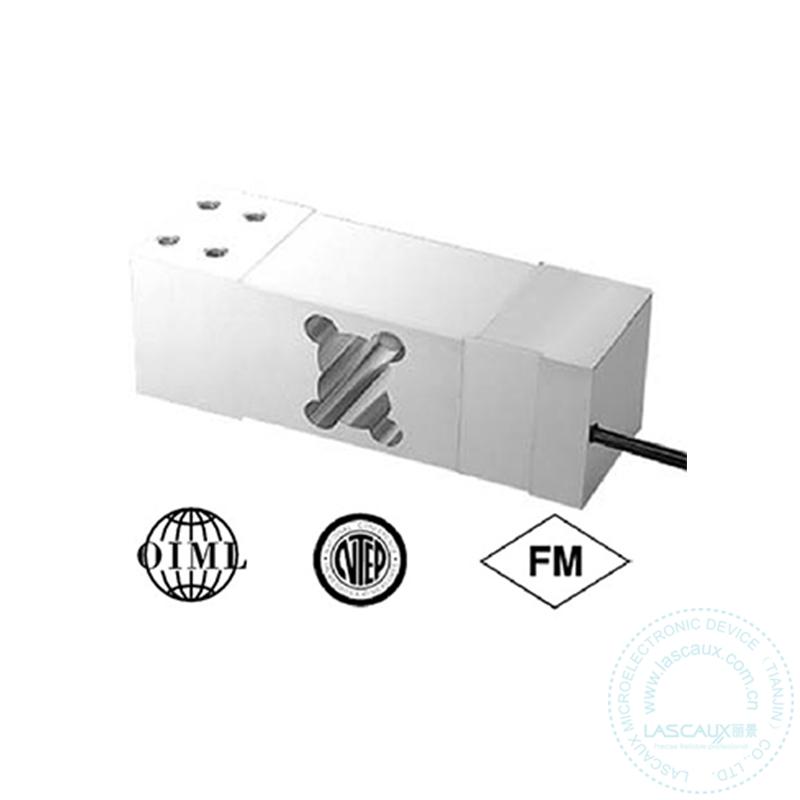

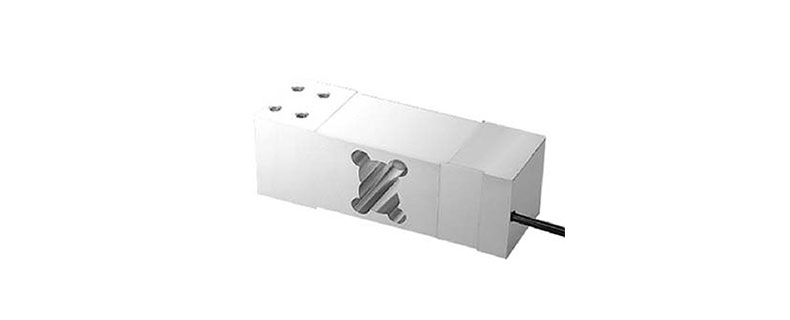

世銓LOC 5kg-1000kg傳感器，世銓&特迪亞.亨特利單點式傳感器. |
| ①產品描述： |
|
LOC是為平臺秤設計的單點式低截面?zhèn)鞲衅?。?duì)于簡單的臺秤是具有成本效益的傳感器。 LOC為陽極氧化鋁材質，防護等級達到IP66，有效的防止水的潮氣的侵蝕。 |
| ②特性： |
| 5kg to 500kg 獲得NEPT Class III 5000s認證 |
| 5kg to 500kg 獲得OIMLC3認證 |
| 500kg to 1000kg 獲得OIML C6認證 |
| ③可選擇性： |
| FM認證、不銹鋼材質可選 |
| ④應用范圍：平臺秤（單只傳感器）、包裝成、定量給料、皮帶秤、分選秤 |
|
參數 |
值 |
單位 |
||||||
|
NTEP/OLML精度等級 |
NTEP III |
Non-Approved |
C3 |
C6 |
|
|||
|
最大分度數（n） |
5000 single （5kg-500kg） |
1000 |
3000 （5kg-500kg） |
6000 （0.5t-1t） |
|
|||
|
Y = Emax/Vmin |
8000 |
1400 |
10000 |
12000 |
Maximum available |
|||
|
額定量程（Emax） |
5, 7, 10, 15, 20, 30, 50, 60, 75, 100, 150, 250, 300, 500, 635, 800, 1000 |
kg |
||||||
|
額定輸出 |
2.0 |
mV/V |
||||||
|
額定輸出誤差 |
10 |
±% of rated output |
||||||
|
零點平衡 |
1 |
±% of rated output |
||||||
|
非線性 |
0.020 |
0.025 |
0.020 |
0.015 |
±% of rated output |
|||
|
遲滯性 |
0.020 |
0.025 |
0.020 |
0.015 |
±% of rated output |
|||
|
非重復性 |
0.020 |
±% of rated output |
||||||
|
蠕變（20分鐘） |
0.021 |
0.030 |
0.025 |
0.012 |
±% of rated output |
|||
|
零點回復（20分鐘） |
0.01 |
0.030 |
0.017 |
0.008 |
±% of rated output |
|||
|
零點溫度補償 |
0.0026 |
0.0026 |
0.0014 |
0.0012 |
±% of rated output/°C |
|||
|
輸出溫度補償 |
0.0010 |
0.0015 |
0.008 |
0.008 |
±% of applied load/°C |
|||
|
溫度補償范圍 |
–10 to +40 |
°C |
||||||
|
工作溫度范圍 |
–20 to +60 |
°C |
||||||
|
安全過載 |
150 |
% of R.C. |
||||||
|
極限過載 |
200 |
% of R.C. |
||||||
|
推薦激勵電壓 |
10 |
VDC or VAC RMS |
||||||
|
最大激勵電壓 |
15 |
VDC or VAC RMS |
||||||
|
輸入阻抗 |
410±10 |
Ω |
||||||
|
輸出阻抗 |
350±3 |
Ω |
||||||
|
絕緣阻抗 |
>5000 |
MΩ |
||||||
|
材質 |
陽極氧化鋁、不銹鋼可選 |
|
||||||
|
防護等級 |
IP66 |
|
||||||
|
|

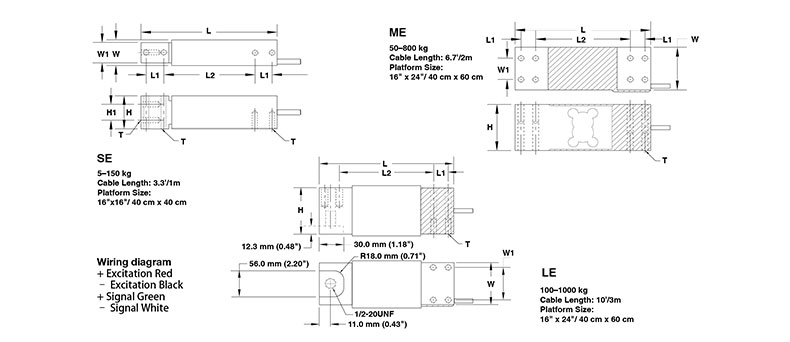

CAPACITY(kg) |
|
L |
L1 |
L2 |
W |
W1 |
H |
H1 |
T |
|
SE |
5/7/10/15/20/30/50/60/75/100/150 |
mm |
150.0 |
19.0 |
100.0 |
30.0 |
24.0 |
39.5 |
19.0 |
M6x1.0 1/4-20UNF |
|
(inch) |
5.91 |
0.75 |
3.94 |
1.18 |
0.94 |
1.56 |
0.75 |
|||
|
ME |
50/100/150/250/300/500/635/800 45A/100A/150A/250A/300A/500A/635A |
Mm |
174.0 |
19.0 |
122.0 |
60.0 |
30.0 |
65.0 |
- |
M8x1.25 5/6-18UNC |
|
(inch) |
6.85 |
0.75 |
4.80 |
2.36 |
1.18 |
2.56 |
- |
|||
|
LE |
100/250/100A/150A/250A/300A/500A/ 635A/800A/1000A |
Mm |
191.0 |
25.0 |
125.0 |
76.2 |
60.0 |
75.0 |
- |
|
|
(inch) |
7.52 |
0.98 |
4.92 |
3.00 |
2.36 |
2.95 |
- |
|||
|
*A : American Standard Thread |
||||||||||
|
1. 避免超量程使用，使用時不能過載 2.使用時注意使傳感器垂直載荷 |
| 產品名稱 : | 美國世銓LOC單點式傳感器平臺秤/包裝秤/皮帶秤/分選秤低截面?zhèn)鞲衅?/td> |
| 產品品牌 : | 美國世銓 |
| 質保期限: | 12個月 |
| 額定載荷: | 5kg,7kg,10kg,15kg,20kg,30kg,50kg,60kg,75kg,100kg,150kg,250kg,300kg,500kg,635kg,800kg,1000kg |
| 輸出類型: | 模擬量毫伏值電壓信號輸出：mV/V |
| 額定輸出: | 2.0mV/V |
| 非線性: | 0.025%R.O. |
| 滯后性: | 0.025%R.O. |
| 重復性: | 0.02%R.O. |
| 蠕變（20分鐘）: | 0.03%R.O. |
| 安全過載: | 150%R.O |
| 極限過載: | 200%R.O |
| 推薦激勵電壓: | 10VDC |
| 最大激勵電壓: | 15VDC |
| 輸入阻抗: | 410±10Ω |
| 輸出阻抗: | 350±3Ω |
| 絕緣阻抗: | >5000MΩ |
| 彈性元件材料: | 陽極氧化鋁 |
| 防護等級: | IP66 |
| 電纜長度: | 1m(SE),2m(ME),3m(LE) |
