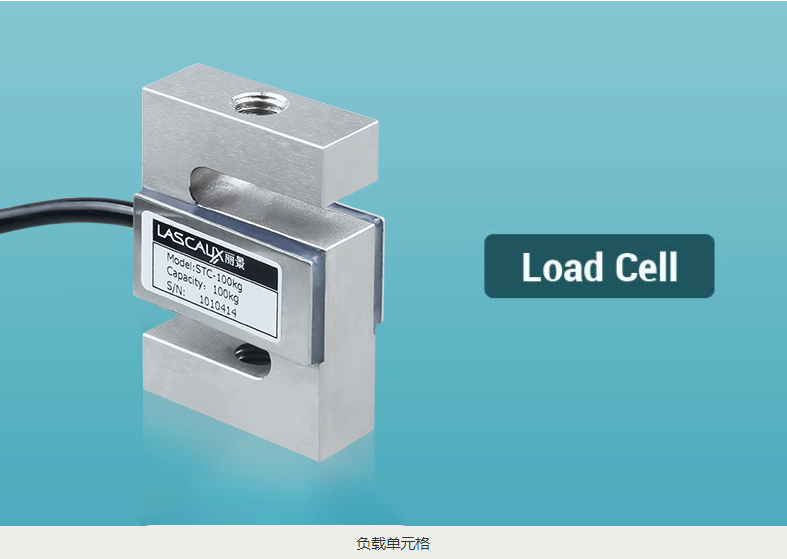

稱重傳感器是用于測量力的設備。響應施加的力，它會在輸出上產生電信號。最常見的稱重傳感器類型之一是用于測量重量的應變量表。在本文中，我們將查看稱重傳感器的工作原理和稱重傳感器的不同規格。
什么是稱重傳感器？
稱重傳感器是力傳感器。傳感器是一種將能量形式轉換為可讀電信號的設備。在這種情況下，稱重傳感器將力轉換為電壓，電壓可以通過電氣設備讀取。日常生活中最常用的負載細胞之一是應變量表，它幾乎可以在測量重量的所有設備中找到。
是稱重傳感器如何工作的？
稱重傳感器在靈活的背靠背上包含非常精細的電阻材料。當力施加到稱重傳感器的主體時，電阻材料在柔性襯托下被迫變形。由于電阻條的尺寸發生變化，電阻也發生了變化。
但是，與材料的總阻力相比，阻力的變化非常小 - 通常在 1：100 范圍內。這使得絕對阻力測量變得困難。因此，由柔性襯背上的電阻材料形成的電阻器被放置在一個稱為惠斯敦橋的配置中。 惠斯敦橋（以查爾斯·惠斯頓爵士的名字命名，他推廣了該橋的使用）是鉆石形狀的電阻器配置，每側都裝有電阻器，如下圖所示。
稱為激發電壓的電壓應用于鉆石的兩個相對角，輸出在另一對對立角之間讀取。 通常，當不施加力時，所有電阻器的價值相同?；菟苟貥虻拿恳粭l"腿"都是電阻分隔器，由于所有電阻器都是相等的，每條腿的輸出電壓是相等的—— 這意味著輸出是 0V，因?yàn)檩敵鑫挥诿總€(gè)電壓分割器的中間。當施加力時，電阻器的值之一會發生變化，從而改變橋段的電壓。這會導致輸出上出現較小的電壓差。
在模擬中，右下角電阻在 9900+和 10100+ 之間變化，具有 10V 激發電壓，輸出電壓為 ±25mV。
如何使用稱重傳感器？
稱重傳感器的輸出電壓非常小，并且來自高阻抗源（電壓分隔器），因此，必須執行某些信號調理才能準確讀取電壓。 信號調理電路必須具有較高的輸入阻抗性，以免加載電壓分隔器，并且具有較高的通用模式拒絕比，因?yàn)槊織l腿的絕對電壓是激發電壓的一半，同時具有較高的差分增益。 這需要一個儀器放大器，它滿足上述所有條件。使用 AD620 配置為增益 100 的示例電路如下所示，這意味著每 1mV 輸入電壓將有 100mV 輸出。例如，如果橋梁的全規模輸出為 25mV ±，則放大器的輸出量將為 2.5V ±。
稱重傳感器是一種基于惠斯敦橋的測量力的裝置。它創建一個差分輸出，可以使用微分放大器進行測量。
