煉鋼廠六種原料配料稱重系統

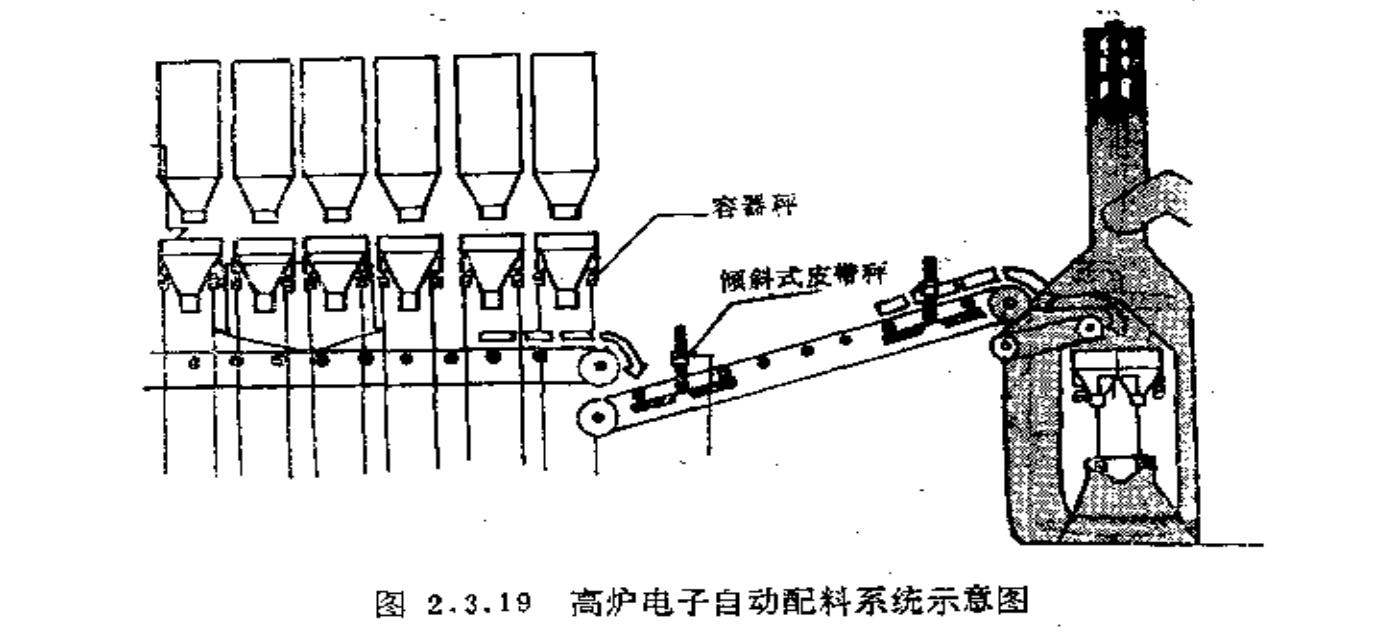

圖2.3.19為煉鋼廠六種原料自動配料系統的布局示意圖。工藝中需要的六種原料，分別裝在六個不同的大料倉中。大料倉下對應設有六個稱量料斗，根據煉鐵工藝的配方比例，六個稱量料斗大小不一，載荷不一。

為了分別顯示六種原料的稱量結果，每只稱量料斗配有一組獨立的稱重顯示器。

利用控制電路可使稱量料斗按照程序接入稱重儀表系統。例如，當1號稱量料斗的傳感器自動接入稱重儀表系統后，即進行自動去皮。并使大料斗的快速給料控制回路接通，以10kg/s的速度向稱量料斗裝料。當料重等于或大于預定值時，輸出高電平自動關閉快速給料電路，同時接通慢給料電路，以5kg/s速度慢速加料。當料重等于稱量給定值時，自動切斷振動給料器電源。停止給料，在計算機控制之下，在生產工藝需要的時刻，以一定速度卸入輸送帶。

對于某些粘性液體，化工過程需要其以恒定的流量參與反應。而一般流量計無法對其進行檢測，此時可以用兩個容器秤輪番放料的辦法實現流量計量。容器中液體重量減少的速率，就等于管道中液體的流量。由于容器秤的精確度完全可以做的很高，所以由電子容器秤組成的失重法流量計具有很高的精度和可靠性。

同理，完全可以用類似的兩只料斗的輪番卸料，用失重法來精確計量固體物料（例如煤）的流量，而取代電子皮帶秤（見圖2.3.20（a）、2.3.20（b））。
