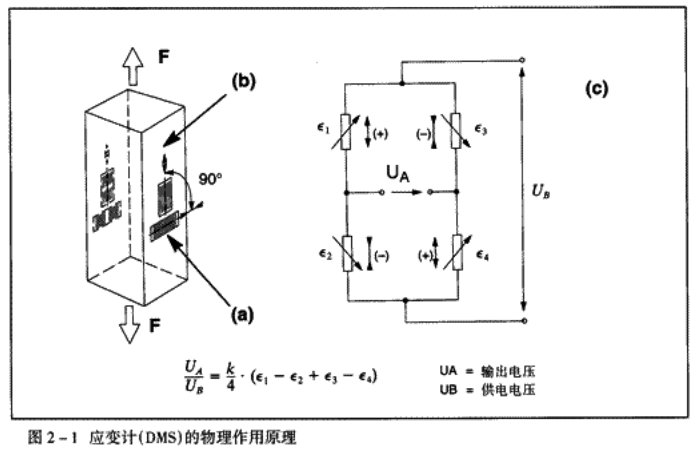

自從電阻應變計（DMS）被發明以來，這一物理工作原理便被應用于機電轉換的衡器中。應變計多數被粘貼或以其他方法固定在機械部件的應變敏感區域（圖2-1）。對稱重而言，人們僅僅由于物質質量的變化引起的應變感興趣。由于應變計緊貼在工件表面，應變計絲柵的幾何尺寸隨工件表面的應變相應的形變。從而改變了應變計的電阻值。
應變計的電阻值正比于工件的形變，表明被測重物的質量變化可以被轉換為與之正比的電信號的變化，這一電信號對于簡單的數字顯示，或先進的帶計算功能的衡器或衡器設備相連的可編程序控制器（PLC）都是必要的。通常應變計被連接成惠斯通電橋（C）。 機械部件的結構象彈性元件，產生必要的反彈力，彈性體發生的形變正比于其上負荷的大小，然而變形量僅為幾分之一毫米，其形變既可為正，也可為負（拉伸或壓縮）。此形變在彈性范圍內（應變-應變圖中的虎克線）近似于線性且重復。 |
