軸銷傳感器被應用于許多不同的應用，作為直接替代U型夾或樞軸銷。與其他軸銷感器相比，它們通常不需要對使用中的機械結構進行任何更改，因此具有許多優點。軸銷傳感器通常用于繩索、鏈條和制動錨、滑輪、卸扣、軸承座和樞軸。

軸銷傳感器的工作原理

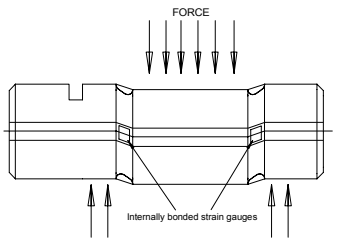

軸銷傳感器通過安裝在穿過銷中心的小孔內的應變計來感知施加在它上面的力。兩個凹槽被加工成銷釘?shù)耐鈭A周，以確定位于被測力之間的剪切面。

環境影響

由于軸銷傳感器的測量區域完全包含在一個小的中心孔內，軸銷傳感器本質上是防水的，由特殊不銹鋼制造，配有焊接或“O”形環密封端蓋，并特別注意信號電纜接頭，即使是在水下工作的負載銷，也可以保證非常高的工作可靠性。

軸銷傳感器的安裝位置

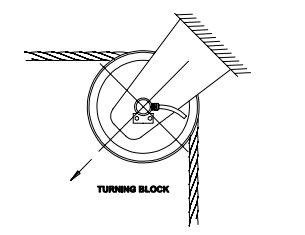

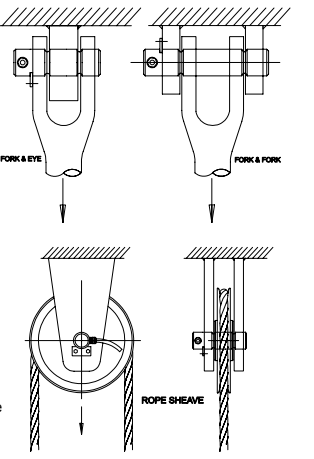

如果一個引腳存在于一個定義的負載路徑中，或者可以通過裝配來承受一個力，那么可以安裝一個軸銷傳感器來監測該負載。下面的草圖顯示了軸銷傳感器的典型安裝位置。

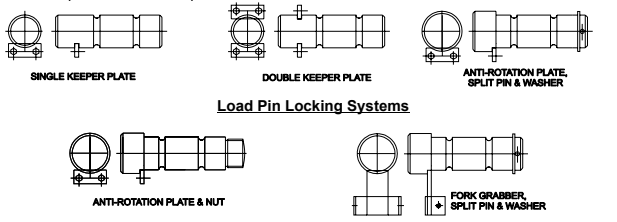

軸銷傳感器的固定系統

測量力的軸銷傳感器需要安全地鎖定位置，以固定其相對于其相關組件的方向。這需要在軸向和旋轉模式下進行固定，以確保從系統中獲得準確和可重復的結果。一個標準的軸銷被設計成只在一個方向上感知力。與該力成直角的力將產生傳感器的零輸出。

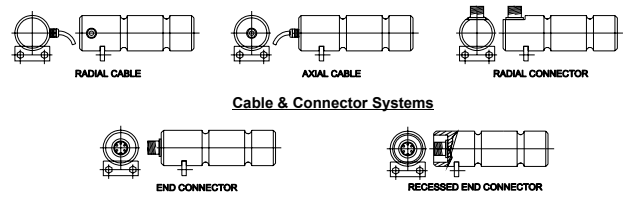

軸銷傳感器的接線方案

信號電纜通?？梢噪x開軸銷，以滿足安裝和空間的要求。在安裝和使用過程中，應強調保護電纜系統免受意外損壞。如果需要，可以在負載銷上安裝插頭和插座。在液壓軟管形式的標準聚氨酯護套電纜上可以提供額外的保護。這對整個稱重系統提供了很好的保護。

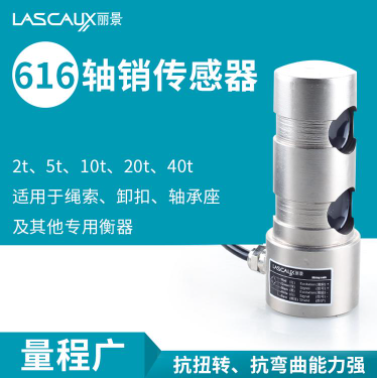

麗景616軸銷傳感器
