主要特征：
主要技術參數：

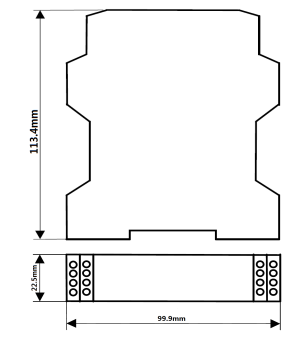

外殼尺寸：

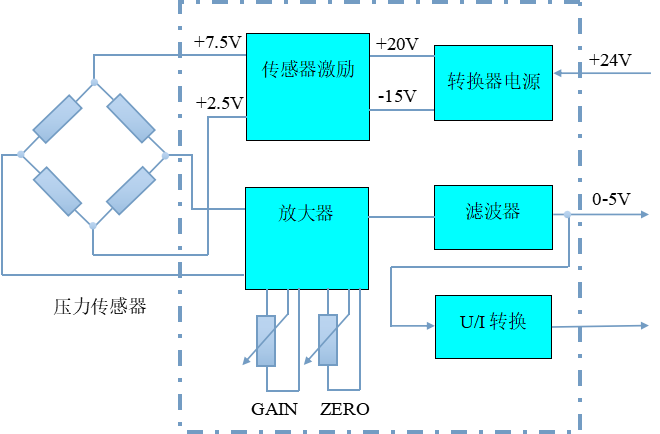

功能方框圖：

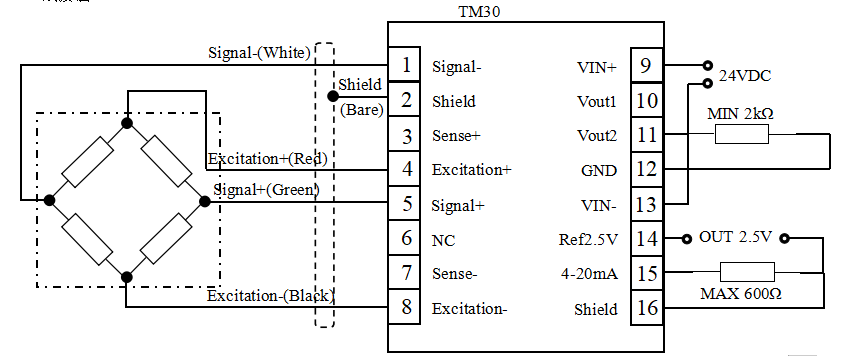

接線方式 4線接法

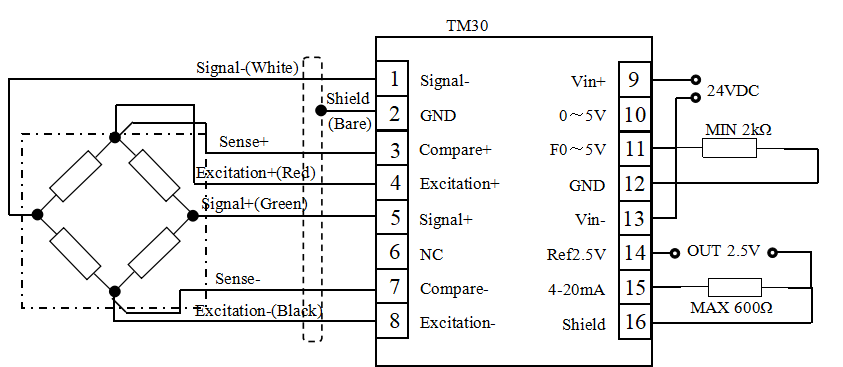

6線接法

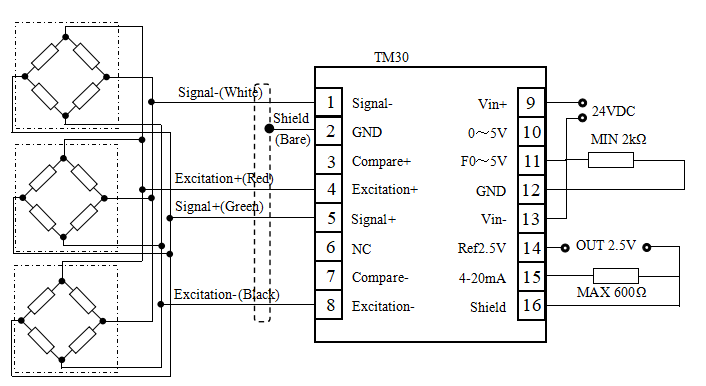

3個傳感器并聯，4線接法
注意：我公司承重傳感器信號線色標分別為（其它傳感器以其使用說明為準）： 紅色-傳感器激勵電源正端 黑色-傳感器激勵電源負端 綠色-傳感器輸出信號正端 白色-傳感器輸出信號負端 對于拉壓兩用的傳感器，當傳感器受拉力時，綠色的信號線是傳感器輸出信號的正端，當傳感器受壓力時，白色的信號線是傳感器輸出信號的正端，接線前請區分信號的極性。
注意事項： 1、安裝前檢查核對電源電壓是否正確，極性是否接反。 2、不要用力拖拉導線，防止脫落。 3、注意防潮防水，防劇烈震動。
DIP開關設置
校準 出產時變送器的增益都針對2mV/V的靈敏度進行調整
1.零點調整 首先使系統處于空載狀態中，調節標記為“ZERO”的電位器螺桿，位置如圖所示，調整零點的偏移，順時針旋轉，零點升高，逆時針旋轉，零點降低，用萬用表測量輸出端，讓示值盡量靠近“0”，否則改變放大倍數時零點變化會很大。
2.增益調整 將系統加載一定重量值的砝碼，根據所加載重量與最大稱量值的關系計算輸出電壓值，用數字萬用表檢測輸出，旋轉標記“GAIN”的電位器調整放大器增益，順時針旋轉增益變大，逆時針旋轉增益變小。
3.復檢 使系統處于空載狀態，測量量零點輸出，加載一定重量值，測量輸出電壓是否符合預期的放大倍數。如果不符，重復步驟1、2再次調整。
注意：調整結束后將電位器的調整端用膠固定，防止震動等因素改變電位器的電阻值。
|
