一．產品特征：

1.大容量

2.自重小

3.采用不銹鋼焊接密封傳感器，防護等級IP68，可在各種惡劣環境下使用

4.支撐螺栓，防止設備傾覆

5.安裝簡單、快速

6.維護方便，節約停機維護時間

7.適用于惡劣環境下，大噸位槽罐的配料稱重控制

二．適用范圍：

1. 單只模塊額定載荷：10, 20t，30t，40t，50t

2. 載荷：靜載

3. 環境：防潮、防腐、防爆

4. 應用：平臺、立罐、槽罐

三．技術指標：

四．外形尺寸：

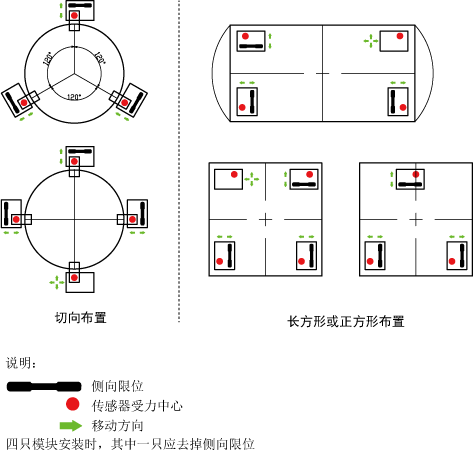

五．稱重模塊的安裝

1. 可在各種惡劣條件下使用。

2. 在采用四只動載模塊的安裝方式中，一般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。

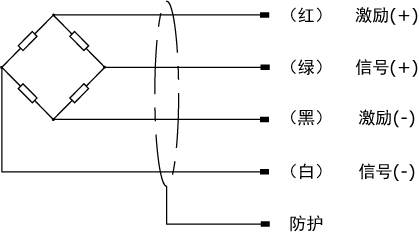

六．接線方式：
