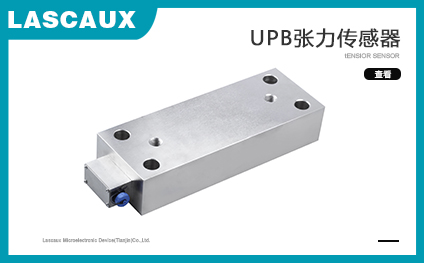

產品描述： 型號：UPB
產品資料下載：
產品特點： 1.量程范圍：150kg……10000kg 2.電阻應變式測量原理 3.全密封結構，防護等級IP65，適合潮濕及嚴酷環境使用 4.堅固耐用、防腐防塵、穩定性高 5.采用高強度陽極化處理鋁合金、表面鍍鎳優質合金鋼或不銹鋼材料制造，具有良好的防腐性能 6.易安裝，可以方便的測量垂直角度的張力負載 7.對高低張力具有同樣的高靈敏度性 8.高過載系數 9.測量范圍寬，最小150，最大至10000 10.低安裝高度，緊湊設計
應用范圍： UPB系列張力傳感器具有多種規格和安裝方式，普遍被應用于印刷、復合、涂布、剪切、造紙、橡膠、紡織、電線電纜及膠片等卷取控制設備和生產線上。
技術參數：

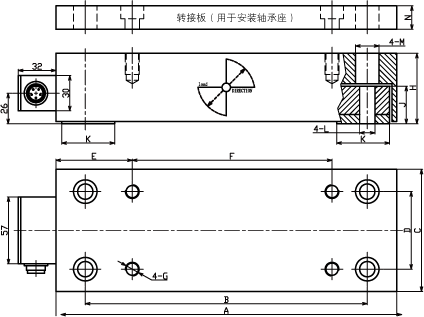

外形尺寸：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 尺寸Size | A | B | C | D | E | F | G | H | J | K | L | M | N |
| UPB1 | 218 | 180 | 70 | 40 | 52 | 125 | M8 | 54 | 32 | 38 |
?9 |
?15 |
20 |
| UPB2 | 290 | 240 | 104 | 66 | 65 | 170 | M12 | 60 | 32 | 45 |
?13 |
?20 |
25 |
| UPB3 | 420 | 320 | 150 | 90 | 92 | 243 | M16 | 71 | 35 | 74 |
?22 |
?34 |
34 |
|

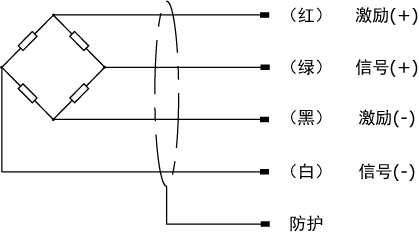

接線方式：
傳感器安裝：

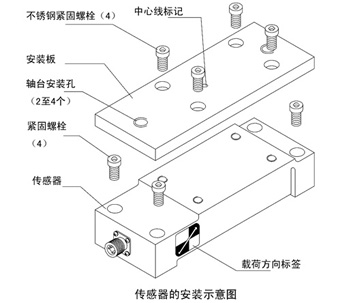

安裝結構：
傳感器規格選型：
T = 最大張力 A = 包角（度） W = 張力輥重量 B = 張力夾角 K = 安全系數（一般情況下取1.4即可） MWF = 最大工作壓力（該計算結果用于幫助選擇適合的傳感器規格，即參考該力值來確定所選用傳感器的額定載荷） C = 安裝角度 H = 軸承高度 + D

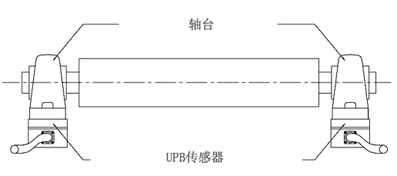

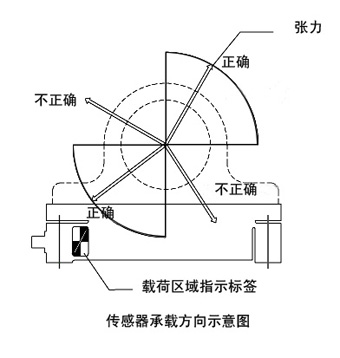

*MWF計算結果是單個傳感器所承受的工作壓力； *B角如果在水平線下，用“+”，如果在水平線上用“－”計算； 注意：為特殊使用場合選擇張力傳感器時請聯系我們協助您選型。 傳感器載荷方向示意圖：
|
