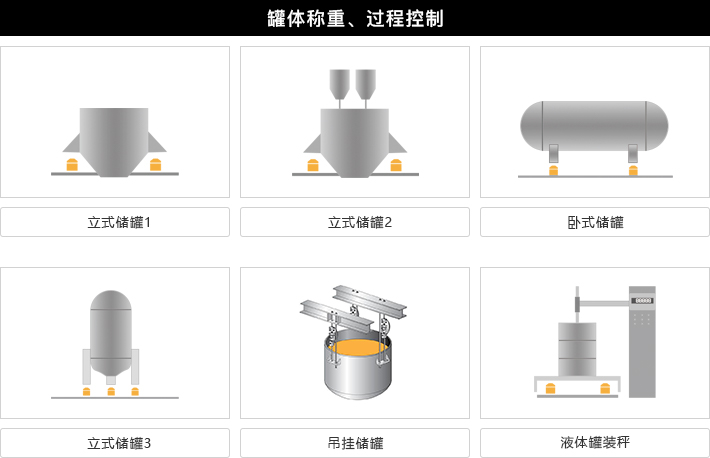

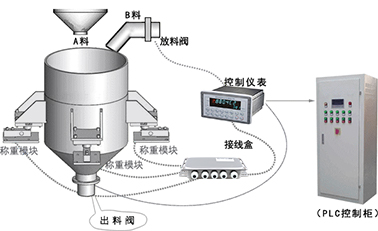

稱重及控制系統可適用于：反應釜、反應鍋、料斗、料罐、儲料罐、攪拌罐、槽罐、立罐等。 稱重及控制系統組成方案：多只稱重模塊、多路接線盒（含放大器）、顯示儀表。 稱重模塊的數量選擇：對于已安裝支撐腳的料罐，根據支撐腳的數量來確定稱重模塊的數量，一般來說，有幾個支 撐腳就選用幾只傳感器。如果是新安裝的容器，若為垂直放置的圓柱形容器，用三點支撐比較穩定。若考慮風力、晃動、震動等影響，采用四點支撐為宜。水平放置的容器則以四點支撐為宜。 稱重模塊的量程選擇：固定載荷(秤臺、配料罐等)＋變動載荷(需稱量的載荷)≤選用傳感器額定載荷×所配傳感器個 數×70％，其中70％的系數是考慮振動、沖擊、偏載因素而加的。 稱重及控制系統工作原理：料罐稱重系統是通過在料罐的支腳上使用稱重模塊來采集料罐的重量，然后通過多入單 出的接線盒把多個稱重模塊的數據傳送到儀表里。儀表可以實時的實現稱重系統的重量顯示。儀表上還可以增加開 關量模塊，通過繼電開關來控制料罐的進料電機。或者儀表也可以給出RS485、RS232或者模擬量的信號，把料罐 的重量信息傳送到PLC等控制設備里，再由PLC進行更為復雜的控制。 |
|
|
 |
|
|
  |
| 類型 | 型號 | 特點 | 產品圖 | |
|

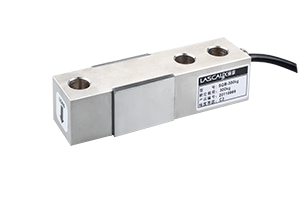

料罐稱重 小量程稱重傳感器
|

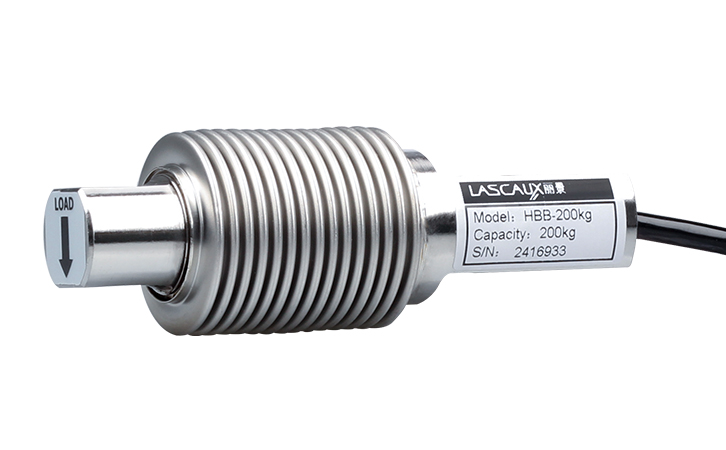

HBB |
量程：10kg-500kg 防護等級：IP68 材質：不銹鋼材質 適用于小量程料罐 |
 |
|
| SQB |
量程：0.1t-10t 防護等級：IP67 材質：合金鋼 防爆標志：Exia IIC T4 Ga 適用于料罐、槽罐等設備中 |
 |
||
|

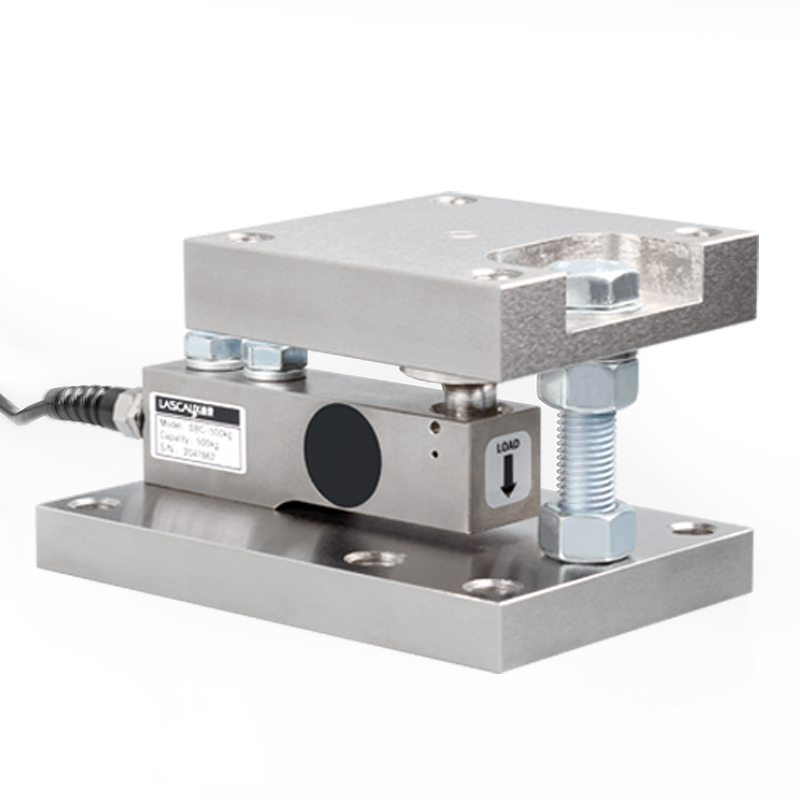

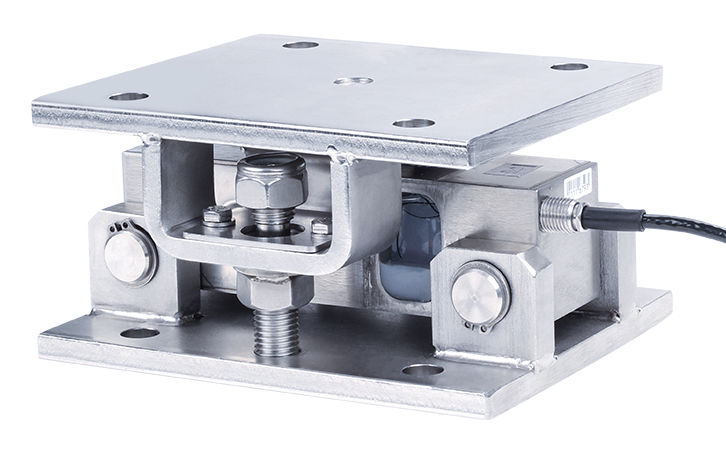

料罐稱重
中、大量程稱重模塊
|
101m |
量程：5kg-5t 防護等級：IP66 材質：碳鋼 適用于任何可提供懸掛的料斗或容器上 |
 |
|
| FWC |
量程：500kg-5t 防護等級：IP67/IP68 材質：碳鋼/304不銹鋼 可安裝在各種槽罐上 |
 |
||
| M23 |
量程：10kg-500kg 防護等級：IP68 材質：碳鋼/304不銹鋼 適用于槽罐配料稱重控制 |
 |
||
| WM603 |
量程：10t-30t 廣泛應用于料斗、料倉、水平或垂直料罐 材質：碳鋼/304不銹鋼 防護等級：IP68 |
 |
||
| GL |
量程：10t-50t 防護等級：IP68 材質：碳鋼/304不銹鋼 適用于槽罐的配料稱重控制 |
 |
||
|

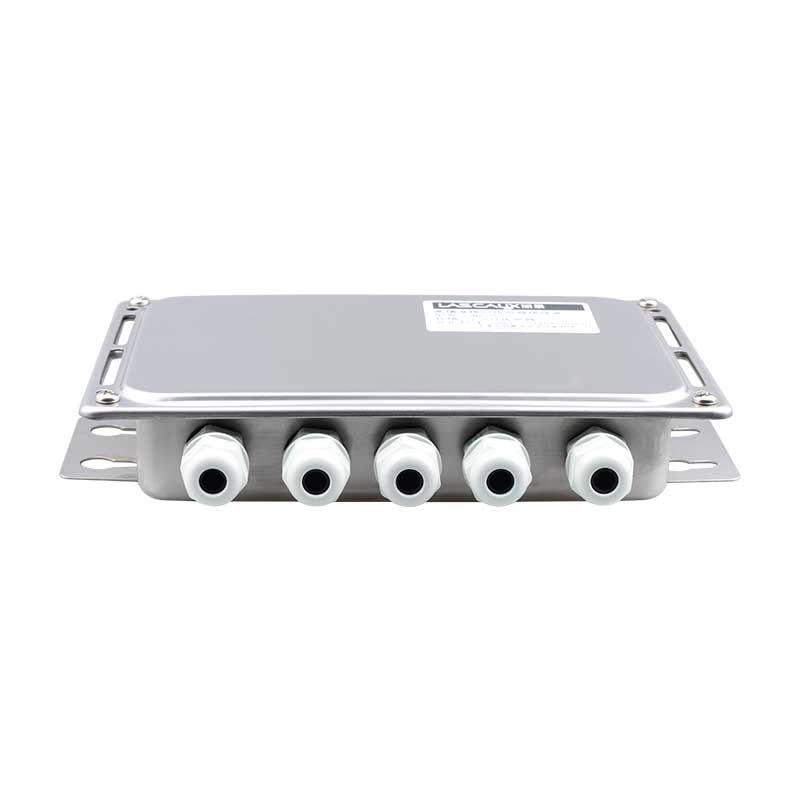

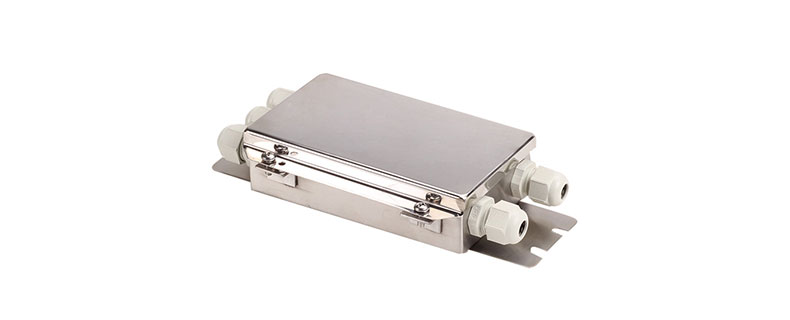

接線盒
|
JB154S |
不銹鋼材質 四進一出 最多可連接四只傳感器 外形美觀，堅固耐用，密封性好 |
 |
|
| JB054S |
不銹鋼材質 四進一出 最多可連接四只傳感器 外形美觀，堅固耐用，密封性好 |
 |
||
|

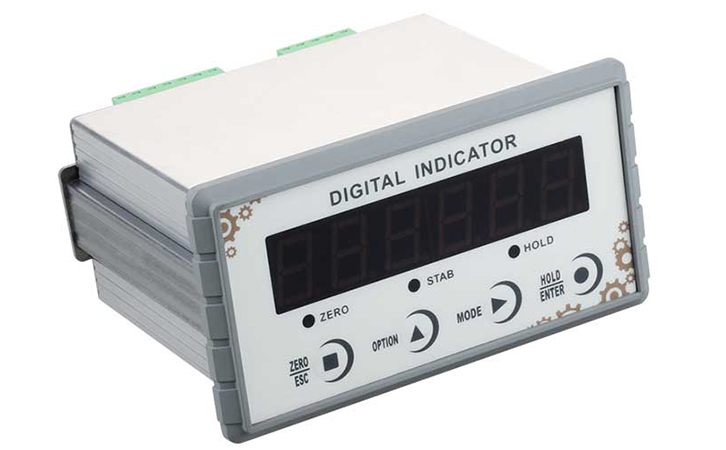

稱 重 儀 表
|

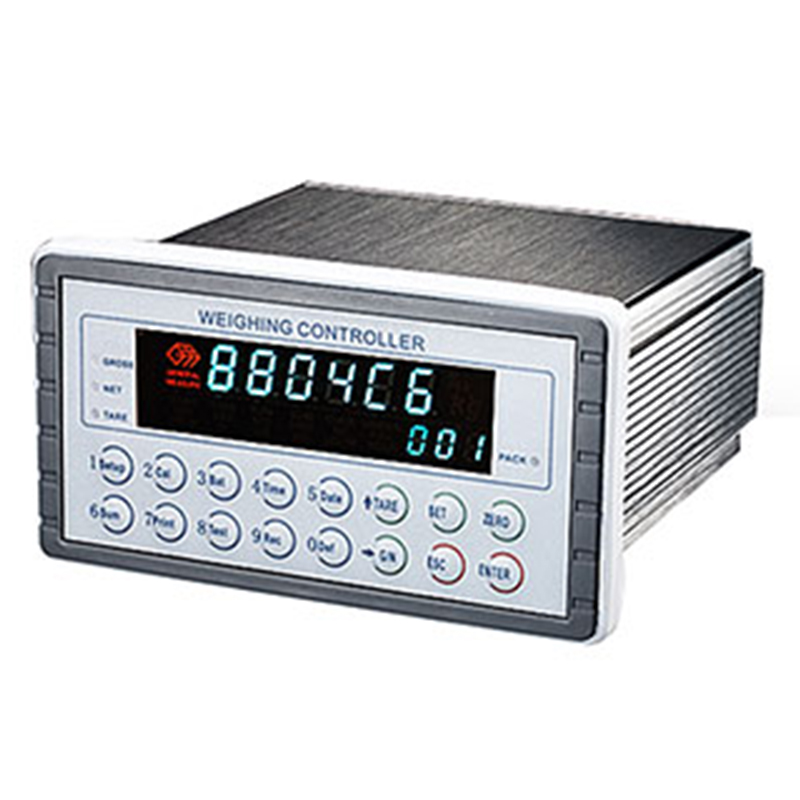

稱重控制器 | GM8804C |
適用于儲料斗與計量斗共用的稱重設備。自動累計功能
具有供料控制、拍袋、墩袋等功能，適合粉狀物料
|
 |
| 數字變送器 | DT45 |
模擬量輸出功能（20-20mA,0-10V）
開關量輸出功能（RS232及RS485輸出）
|
 |
|

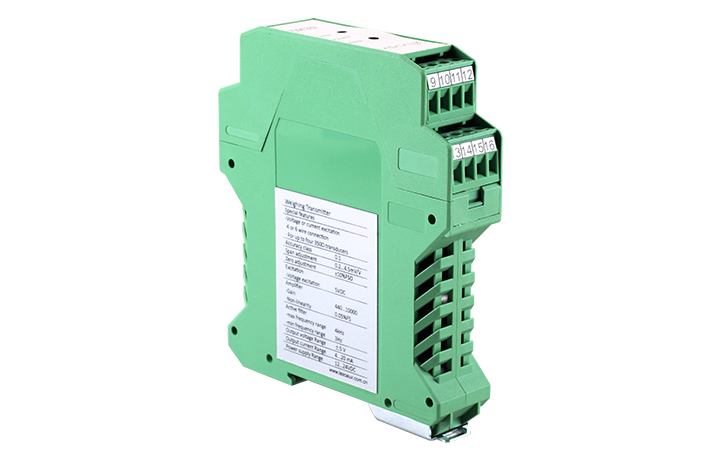

| 模擬變送器 | TM30 |
模擬量輸出類型： 0～5V,4～20mA.
可連接1-4個350Ω傳感器 塑料外殼可安裝在DIN導軌上
|
 |
|
|

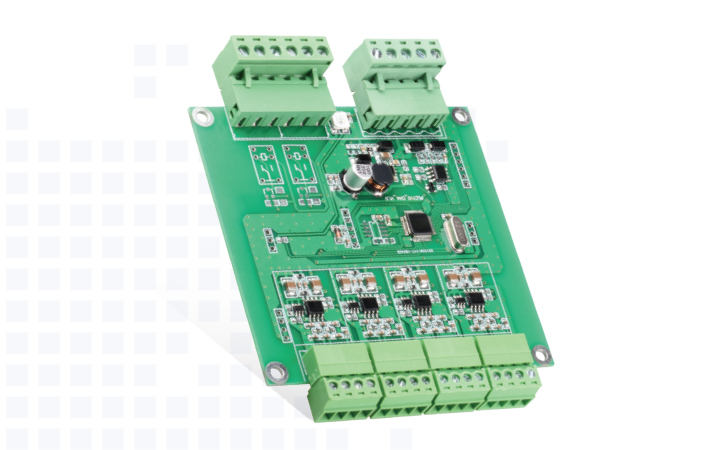

數字變送器模塊 |
WD200-8 |
WD200-8可支持最多八路傳感器接入 具有RS485或RS232通訊接口 |
 |
|
 |
