我們今天探討一個關于稱重的問題：4個稱重傳感器并聯后，經過一個模塊485傳給PLC，發現在稱重設備的不同位置，傳遞的值都不一樣。按理說，傳遞給PLC的信號是設備總重量，不同位置，4個稱重傳感器并聯后都是平均值，不應該有差距啊？這是怎么回事兒呢？

對于這個問題，來看看網友們是怎么回答的吧，看看有沒有能夠解決我們疑惑的答案。

答：我們也有過類似的項目，測試車重，不是四個稱重傳感器，是兩個，安裝位置有嚴格規定，必須是稱重平臺的中線兩側邊緣，車轱轆與中線垂直位置，這樣，在稱重平臺上車轱轆放偏了也沒事，是測量的兩個傳感器的平均值。這里要有一個受力分析問題。

上述問題的情況，四個傳感器測重，四個傳感器一定要放在稱重平臺的四個角，這樣測重物放偏，也不影響測重平均值。如果不一樣，說明4個傳感器的位置不對，或者測重平臺本身不均勻？不對稱？總之，傳感器并聯不是問題，問題是測重平臺均勻性及安裝位置的對稱性。

問：現在的情況是：設備是個攪拌機，算是異形設備（一頭是攪拌罐，另一頭是電機），所以會出現一端重，另一端輕。現在，我是從這幾個方面分析問題。前期空載測量4個傳感器的信號大小分別 1.5mv 1.7mv 2mv 1.6mv。1、因?yàn)閿嚢柙O(shè)備是由4個角支撐，所以，位置是固定的。2、考慮4個傳感器是否在一個平面。今天現場測試反饋回來的信息，有一個角有一點不平，大概4-5度，不知這個影響大否？馬上著手改正。3、為了方便測試，打算現場不用并聯，4個傳感器分別通過模塊傳遞信號給PLC，然后在PLC 中實現重量測量，觸摸屏顯示。不知這是否可以改善稱重的效果？

答：一個平臺用四個傳感器？通常是三個做成電橋啊

問：實際情況是設備比較特殊，目前還有中間兩個腳是懸空的，后面可能還要加到6個傳感器。請問一下，三個做成電橋是什么意思？

答：傳感器在一個平面，傳感器不是直接并聯，加個接線盒調角差。不過測重物一定要在稱重傳感器所包圍的平面以內，且水平調整，然后并聯平均試試呢？

答2：你的四個傳感器沒有使用接線盒嗎？在接線盒里可以調整在空載時，每個傳感器的輸出信號，調整一致?？茨愕臏y(cè)試數據，最小的1.5mv，最大2mv了，差別太大。

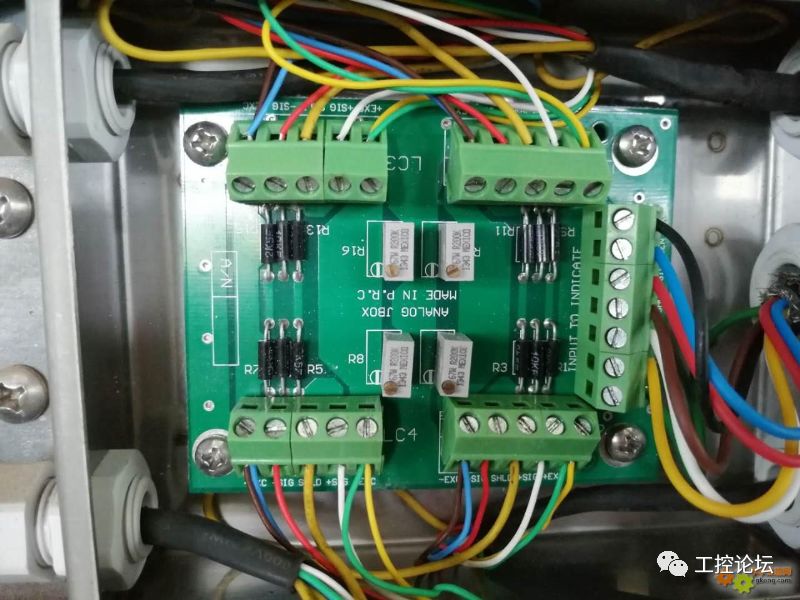

答3：你可以使用類似這種類型的接線盒，4個傳感器匯總。

答4：其實稱重傳感器對稱重物體的形狀是有要求的。能不能換個思路呢？為什么非得去秤這個異形的攪拌罐呢？進料或者出料加個斗，去秤這個斗不好么？

答5：我覺得主要還是傳感器受力要對，之前做過一個螺旋出料稱量裝置，開始是把傳感器落地像裝車輪一樣，由于需要經常移動碰到地面不平經常重量不準，后來做了一個懸掛裝置單獨把斗掛起來，至于電氣方面我是4個傳感器直接并聯起來接儀表。

答6：建議：

1、傳感器是否在一個水平面上不是那么重要，但要絕對保證每個傳感器的受力都是鉛直向下的。
2、傳感器直接并聯的條件是N個傳感器的靈敏度（單位是mV/V）絕對一樣（或者可以忽略不一致性）。否則用上面照片上那種接線板，電位器是調整傳感器橋壓的。

原則：每個傳感器的供橋電壓×靈敏度=常數。
3、如何檢測上面一步：選固定的重量（比如5個砝碼）分別放到每個傳感器最近的位置，要求顯示的重量一樣。這樣N個傳感器就“平衡”了。
4、校秤：傳感器平衡后，先清零，再給秤加上滿量程的重量（砝碼或者液壓校秤儀），將顯示的重量調整為實際重量。
5、線性檢驗：將實際重量分別為滿量程的幾分之一（我的習慣是0、20%、40%、60%、80%、100%），要求顯示的重量與實際重量對應。否則，要么是傳感器、稱重儀的線性有問題；要么就是秤體的剛度不夠。本胖的經驗是秤體問題的幾率大些，畢竟現在的電子元件質量很穩定，出廠檢驗也比較嚴格。

強調一點：為了做到1，要求秤體的剛度足夠，不能因?yàn)橹亓孔兓a(chǎn)生變形，否則沒法保證鉛直向下。
綜上所述：校秤需要3步，1要調平衡；2要調零點/滿度；3是檢驗線性。

答8：這個在線測量的連續生產線基本上是這么做，只要設備的震動在符合傳感器工作范圍就可以。

答9:才5、6噸，不校秤你怎么知道秤是否準確呢？還是說只需要知道個相對重量的大??？關于傳感器的數量，如果可能，最好是三個，三點決定一個平面，如果傳感器數量多了，傳感器的高度調整比較麻煩，但不是不行。地磅很多6個、8個壓式傳感器的。地磅的量程很多150噸、200噸的。高爐的稱量部分的斗式秤，量程起步10噸。

答10：樓上發言講的很到位。樓主的問題，稱重體自身不均勻不是問題，問題是秤的傳感器要在一個平面，受力垂直向下。秤面包含在傳感器安裝位置的平面面積之內。校秤是必須的。秤的稱重受力平臺懸浮與四周固定體。僅此而已。

感謝各位：

1、這個設備有5-6噸重，校稱是不太現實
2、設備本身就是各個位置的重量大小不一樣
3、把傳感器安裝在其他進料口，更不現實，進料口裝置重達幾十噸
4、現在只有采取6個傳感器分別進plc，再理論校稱
