張力傳感器是張力控制過程中，用于測量卷材張力值大小的儀器。

應變片型??

是將張力應變片和壓縮應變片按照電橋方式連接在一起，當受到外壓力時應變片的電阻值也隨之改變，改變值的多少將正比于所受張力的大小。

微位移型??

是通過外力施加負載，使板簧產生位移，然后通過差接變壓器檢測出張力，由于板簧的位移量極小，大約±200μm，所以稱作微位移型張力檢測器。

另外，由外型結構上又分為：軸臺式 、穿軸式、懸臂式等。

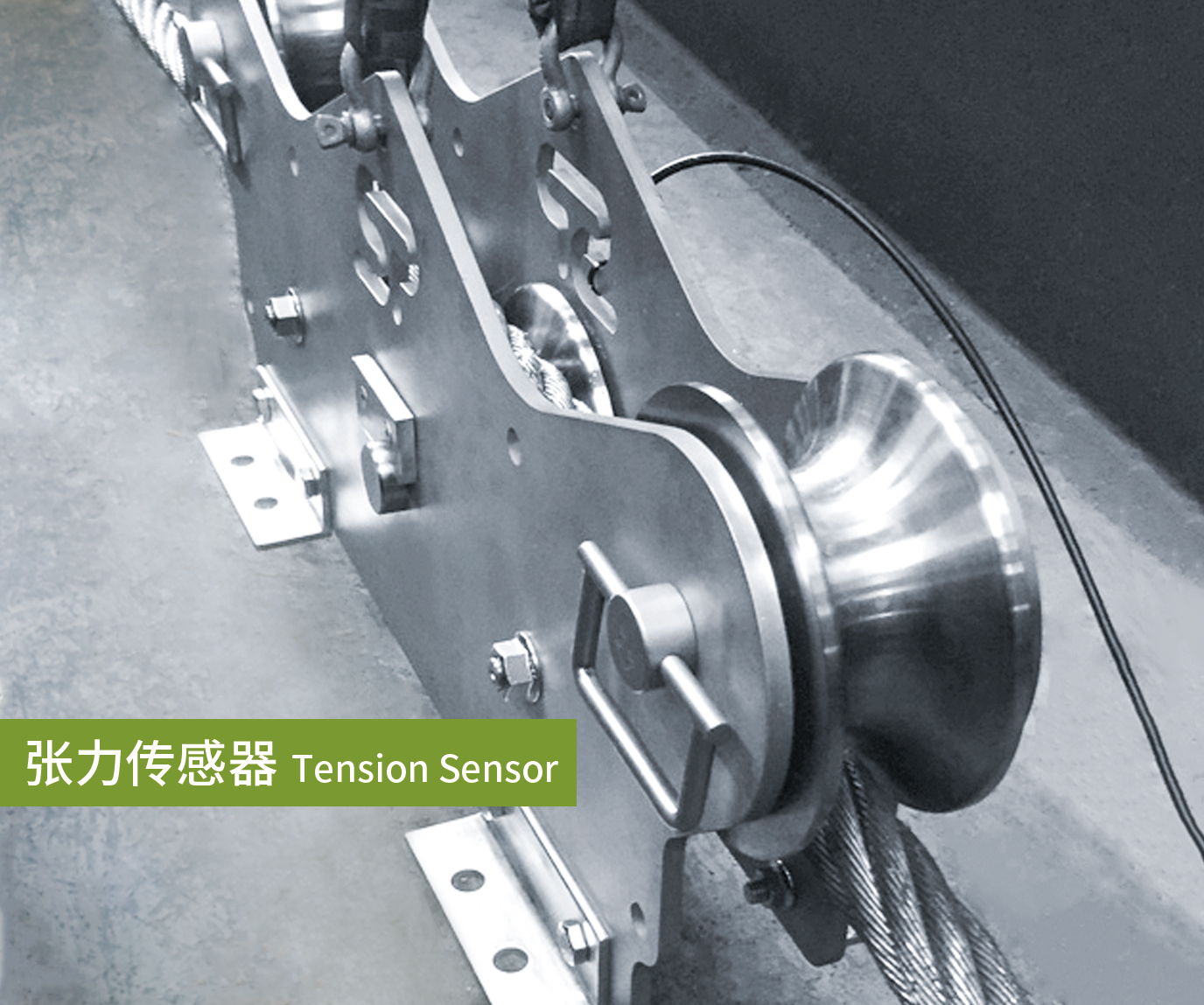

張力傳感器

我們以印刷為例，看看張力傳感器在印刷過程中是怎樣工作的

印刷中保持恒定的紙帶張力原因

卷筒紙印刷時，應保證紙帶在印刷過程中張力恒定不變。因為：

1. 張力太小會導致紙帶松弛、褶皺、套印不準等弊??；

2. 張力過大會增加機器的負荷和增加紙帶的應力，且超過其強度極限就會斷裂；

3. 張力不穩定，紙帶會發生跳動，以至于會出現套印不準、重影等問題。尤其是機器啟動、停車時，張力不穩，會造成斷紙、擁紙。

印刷中紙帶張力不穩的原因

1. 對于供紙機來說，使紙帶向前運動的拉力一般由印刷滾筒產生。

2. 印刷過程中紙卷由大變小逐漸變化，其阻力矩也隨之變化并影響紙張的張力。

3. 紙卷不圓或紙張的不均勻，印刷滾筒的凹槽或其他因素都會引起紙帶張力的波動。

4. 機器拖動不穩定。

解決辦法

1. 在輸紙裝置中安裝張力傳感器，對張力進行自動調節。

2. 張力的恒定靠紙卷驅動和紙卷制動相互協調作用來實現。

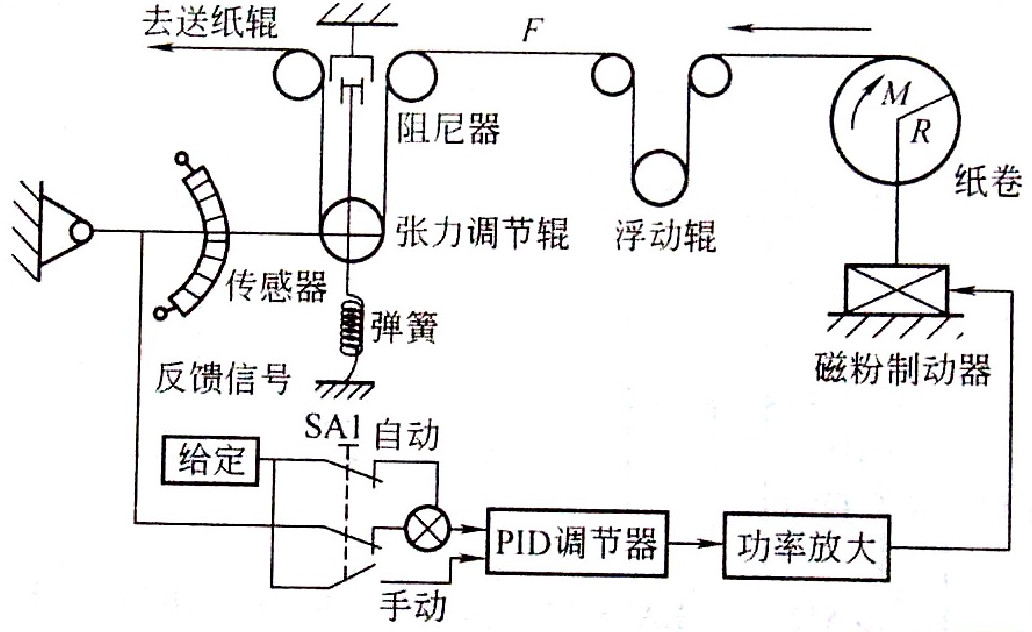

張力傳感器工作原理

張力傳感器
