電阻式稱重傳感器，其輸出方式是模擬量毫伏電壓電壓輸出，為了轉化成標準信號必須借助變送器的功能。檢測工藝參數并將測量值以特定的信號形式傳送到調節器和指示記錄儀中，進行調節、指示和記錄。

作為對重量信號（mV）的處理器，需要儀表將自傳感器發來的mV信號與標準力值建立對應關系，因此在正式使用前需要進行標定操作。標定，主要是指使用標準的計量?jī)x器對所使用儀器的準確度（精度）進行檢測是否符合標準，一般大多用于精密度較高的儀器，標定也可以認為是校準。在科學測量中，標定是一個不可或缺的步驟，今天主要闡述下對傳感器進行標定有哪些注意事項？

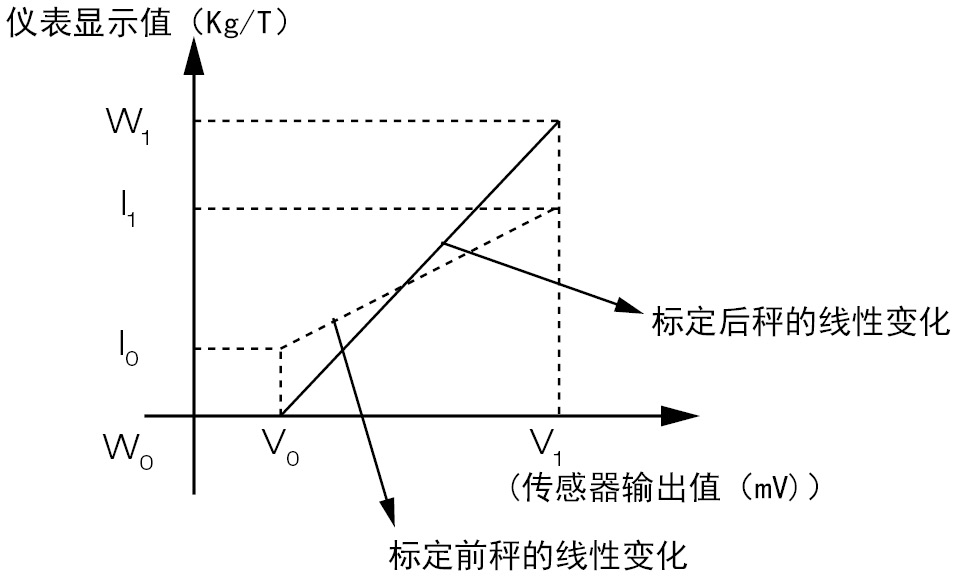

標定分為零點與秤量間距標定，秤量間距標定可以為一點也可以為多點。

V₀：秤量系統空秤時傳感器輸出信號。

V₁：秤體加載至某一個重量時傳感器輸出信號。

I₀：未標定時，V0輸入到儀表的顯示值。

I₁：未標定時，V1輸入到儀表的顯示值。

W₀：標定后，V0輸入到儀表的顯示值。（即零點）

W₁：標定后，V1輸入到儀表的顯示值。（即秤量間距或加載對應的標準力值）。

※在標定中注意：

①W₁不小于100個顯示間距

②分辨率：

③常用電阻應變式傳感器輸出信號范圍約為0~30mV。

標定即完成以上新的對應關系。

變送器傳感器輸入信號須滿足：0.05mV≤V₀≤15mV，V₀

標定非常重要，直接影響到稱重裝置的計量準確性。推薦采用實物（標準砝碼或經過精確計量的重量替代物）標定的形式。并盡量使用不低于滿量程值1/3以上重量的標準砝碼。

※標定過程中有哪些常見問題？

①稱重系統在標定或使用過程中重復性不好或線性精度差？

檢查模塊安裝基礎、料罐安裝支架剛性、管路系統布置、以及稱重秤體與外部機械結構是否有接觸。

②數據飄不穩定？

——容器與秤體外機械安裝部分是否有接觸

——電纜線受潮，接線盒進水（清理接線盒、烘干）

——電纜線接線不良或破損（重新接線）

——傳感器表面帶電（用萬用表測量，通過系統接地解決）

——系統接地不良（感應電壓會使傳感器或儀表外殼帶電）

——儀表外殼是否接地（未接地會導致感應電壓存在）

——電源是否穩定，地線有否電壓（不可與大功率設備共用供電系統）

③傳感器故障判斷

a. 檢查故障是發生在秤體部分還是發生在儀表部分

——關掉電源，脫開儀表與接線盒的連接，連接儀表和傳感器模擬器，檢查儀表

——如果儀表正常，按照下面的方法檢查傳感器

b. 逐一排除法，逐個斷開傳感器接線，找出故障傳感器

——檢查傳感器的輸入/輸出阻抗，典型值(輸入阻抗：385±10Ω；輸出阻抗：350±3Ω)，任何一項有異常，表明內部電路有故障

——檢查傳感器的空載輸出是否正常：輸出數值穩定，無亂跳，在正常的輸出范圍內

——檢查傳感器有載荷時的輸出是否正常：輸出數值穩定，無亂跳，在正常的輸出范圍內

——檢查傳感器的絕緣阻抗是否正常：絕緣阻抗大于3000MΩ（50VDC）（任一色線跟傳感器表面；屏蔽線跟傳感器表面）

※標定過程中有哪些注意事項？

——避免受潮、積塵

——保持外部供電電壓穩定

——避免超載、避免沖擊

——接地性能要良好(外殼帶電,最好單獨接地)

——避免擅自加長或剪短傳感器電纜

綜上所述，傳感器標定就是利用精度高一級的標準器具對傳感器進行定度的過程，從而確立傳感器輸出量和輸入量之間的對應關系。通過標定可以確定儀器或測量系統的靜態特性指標；消除系統誤差，改善儀器或系統的正確度，可以說在傳感器的測量過程中標定是一個不可或缺的步驟。
