力測量背后的基本原則是 —— 當力施加在物體上時，物體會被置換。使用各種位移傳感器計算位移量，從而進行力測量。這是一種用于計算力的間接方法。下面列出了一些測量力的直接方法。

· 應變計轉換器

· 壓電轉換器

· 磁透鏡轉換器

· 使用壓力進行力測量

· 其他力測量系統

使用壓力進行力測量

通過壓力進行力測量可以通過兩種類型的稱重傳感器完成。下面將對此進行解釋。

1. 液壓稱重傳感器

如下圖所示，設備內部充滿預載壓的機油。力施加在上部，這會增加腔室內流體的壓力。此壓力變化使用壓力傳感器測量，或使用波頓管顯示在壓力表表盤上。

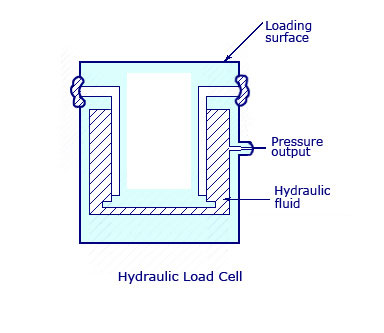

液壓稱重傳感器

當壓力傳感器用于測量值時，已知稱重傳感器非常堅硬。即使在完全強制的情況下，它只會偏轉高達0.05mm。因此，該器件通常用于計算其值介于 500N 和 200KiloN 之間的力。力監測裝置可以在充滿液體的軟管的幫助下放置在遠離設備的地方。有時需要多個稱重單元。如果是這樣，必須為此目的設計一個總的單元。

這種裝置的最大優點是完全機械。設備不需要任何電氣幫助。它們還可用于計算拉伸力和壓縮力。如果設備設計正確，錯誤百分比不超過 0.25%。設備必須根據使用溫度的溫度進行校準，因為它對溫度敏感。

2. 氣動負載單元

氣動稱重傳感器的工作與液壓稱重傳感器的工作幾乎相同。測量其值的力施加在活塞的一側，這由另一側的氣動壓力進行平衡。由此獲得的壓力將等于施加的輸入力。該值使用波登管進行測量。

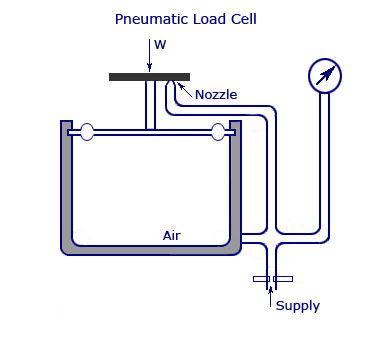

氣動稱重傳感器

氣動稱重器具有內腔，帶蓋閉合?？諝鈮毫υ谇皇覂?nèi)建立，直到其值等于蓋上的力。如果壓力進一步增加，腔室內的空氣將強行打開蓋，并且過程將繼續，直到兩個壓力相等。此時，使用壓力傳感器讀取腔室中的壓力，該讀數將等于輸入力。

其他力測量系統

1. 彈性設備

應變片可以替換為稱重傳感器內的線性電壓差分變壓器 （LVDT），以了解彈性元件的位移。該器件最適合動態測量，因為它具有高分辨率和滯后性等良好功能。

另一個最適合測量彈性元件中力的設備是電容式稱重傳感器。使用該器件，可以通過測量電容來計算電位。傳感器有兩個平行板，兩者之間有一個小間隙。根據施加在設備上的力，彈簧支點的長度將發生變化，進而改變板之間的間隙距離并產生比例電容。此測量的電容值與施加的力成正比。

光纖還可用于設計光學應變計來測量力。當力施加在力求和成員上時，它會導致與應變片粘合的光纖長度發生變化。如果兩個光纖應變片的應變水平不同，則撞擊光學測量儀的單色光束之間的相位差將與其施加的力值成正比。

為了獲得高分辨率的位移值，可以使用一種稱為干擾光稱重傳感器的設備。米歇爾森干涉儀用于測量導致叉形彈簧形狀變化的力量。彈性變形量最高，材料的應變不需要像應變片稱重電池那樣大。彈簧由石英制成，對溫度的依賴性很小。

2. 振動元件

共振原理用于振動元件的力傳感器。如果使用音叉稱重傳感器，傳感器的兩端將連接兩個平行帶板，并將進行振動，以相反的方向振動。由此引起的諧振的變化與施加的力成正比。信號的傳輸和接收由兩個壓電元件攜帶，這些元件離叉子很近。
