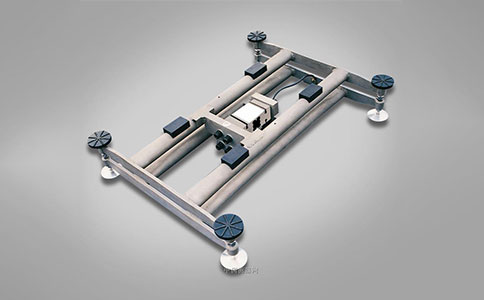

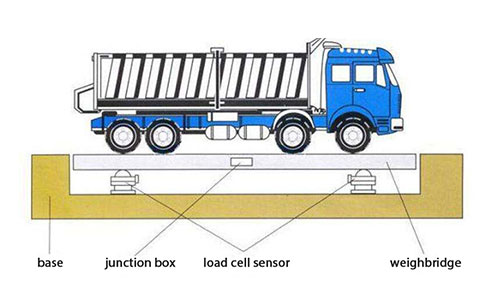

1.商業秤中使用的稱重傳感器 隨著稱重技術和電子技術的飛速發展，稱重傳感器在稱重儀器領域也得到了廣泛的應用。如何制定規模以滿足需求？其內部的稱重單元非常重要。科學合理地選擇稱重傳感器，必須把握以下類型的匹配關系，以最大限度地提高傳感器的有效性，使比例達到設計要求。 商業稱重秤包括電子平臺秤、電子稱重秤、電子計價秤、電子計數秤及各種稱重裝置，稱重裝置用于此類稱重傳感器稱重單元一般為平行梁結構，鋁合金材料具有高精度、部分載荷抗重性強、表面無色氧化、保護等級的IP65。 我如何選擇合適的商業稱稱重傳感器？ 1.推薦商業秤稱重傳感器 一般來說，電子秤和小型電子平臺秤的體積小，約為3-500kg， 平臺尺寸：120 × 120mm，140 × 140mm，250 × 350mm，300 × 350mm，350 × 400mm，400 × 400mm，500250 × 350mm，500 × 500 × 600mm，等這些秤大多只使用一個由鋁合金單點稱重電池制成的稱重傳感器。單點稱重傳感器的優點是精度高、偏置載荷抗重能力強、無色陽極化表面、IP65保護等級等。我們推薦麗景單點式稱重傳感器。此外，它也可以根據您的指定大小進行自定義。 電子平臺秤（地板秤）有500kg-3t測量范圍，平臺尺寸為1m×1m，1.5m×1.5m，2m×2m等。通常，在此類應用中使用四個稱重傳感器。由合金鋼制成的剪切梁稱重傳感器是最適合此應用的產品。剪切梁傳感器的特點是輸出信號受測量力點位置變化、線性度好、精度高的影響，能達到IP66保護等級。 電子卡車秤（重量橋）有10-40t的測量范圍，平臺尺寸通常采用6-12個稱重傳感器，即合金鋼或不銹鋼材料的剪切梁稱重傳感器、橋式稱重傳感器或柱式稱重傳感器。 數字起重機秤通常用于單 s 型或板環稱重傳感器。 2. 商業秤稱重傳感器的使用環境要求 2.1 根據使用環境，對稱重傳感器的保護等級有相應的要求。電子秤大多在室內使用，環境良好，所以可采用密封的盆栽膠水。對于室外使用或惡劣環境（如灰塵），應采用全密封焊接產品，保護等級不低于 IP67。如果環境潮濕或經常冒煙等，應使用全密封焊接版本的不銹鋼，并保護 IP68，以確保長期使用。如果環境潮濕或經常冒煙等，應使用完全密封的不銹鋼焊接版本，保護程度需要 IP68 以確保長期使用。 2.2 電磁場對傳感器輸出信號有影響，應通過對稱稱重傳感器的屏蔽類型進行檢查，以查看其電磁電阻是否良好。 2.3 對于在易燃易爆環境中工作的稱重電池，應使用防爆稱重電池。此類傳感器的密封不僅應考慮密封性能，還應考慮防爆強度。 2.4 如果用于室外，為了防止鼠標損壞電纜并導致秤無法正常工作，最好使用裝有防鼠電纜的稱重電池或帶金屬固定套筒的電纜。 3. 加載單元輸出靈敏度和使用要求 根據標準，稱重傳感器靈敏度系列為：1mV/V、1.5mV/V、2mV/V、2.5mV/V、3mV/V等。用戶可以根據信號調節裝置（如稱重指示器或變送器）的要求選擇適當?shù)撵`敏度。 目前，大部分靈敏度為2mV/V。如果需要大信號輸入，則需要 3mV/V 靈敏度。 4. 稱重單元電纜和稱重指示器 稱重單元通常是四芯或六芯電纜。如果稱重傳感器電纜很長，為了確保信號不會衰減太多，也為了確保信號不受電橋電壓波動的影響，建議使用六芯電纜稱重傳感器。 5. 裝載單元和接線盒 對于多個稱重單元刻度，需要接線盒?？潭鹊姆Q重傳感器應使用相同類型的稱重傳感器（包括相同范圍、相同精度等級、相同規格電纜和長度）和相同的靈敏度。 接線盒一般可分為四進一出、六進一出、八進一出、十進一出。 對于具有 10 多個傳感器的電子秤或系統，可以通過多個接線盒的組合實現連接。 6.家用電子秤 家用稱重秤包括廚房秤、人體秤、嬰兒秤等稱重設備，這種稱重設備用于重量傳感器稱重單元一般有兩種結構，一種是錳鋼材料l鋁箔結構，另一種是鋁合金材料單點結構。一般來說，拉梅拉結構是4件半橋型，可以一套成套使用，特別是超薄電子秤。單點稱重傳感器的精度高于層壓結構，適用于稱重體高度要求不高的場合。 2.運輸行業使用的稱重傳感器 1. 電子卡車秤 什么是電子卡車秤？ 電子卡車秤是秤中應用最廣泛的產品之一。它是散裝物料稱重和貿易結算的主要測量設備。具有準確、方便、快速響應的特點，廣泛應用于煤炭、冶金、建材、電力、糧食等領域。 電子卡車秤主要由負載受體、稱重秤、稱重單元、連接器、擋塊和接線箱組成。它還可配備帶打印功能的大屏幕顯示屏、電腦和電源。 2. 用于電子卡車秤的各種稱重傳感器 電子卡車秤中使用的稱重單元通常分為三種類型的結構：剪切梁、雙剪切梁（橋型）和柱型。至于輻條、軀干環和其他傳感器，它們很少用于電子卡車秤。 >>剪切梁稱重傳感器的結構： 在目前使用電子卡車秤時，剪切梁稱重傳感器的使用占有一定的比例。主要應用于一些低射程的電子卡車秤。超過 30t 的電子卡車秤很少使用剪切束傳感器。5t 和 8t 兩個系列是最典型的，它通常用于最大容量 10t 和 20t 電子卡車秤。其優點是偏心載荷效果小，可承受較大的橫向力、良好的剛性、低安裝高度。但對于這個產品具有更大的范圍，這是更難安裝和更換它。 >>雙剪切梁稱重傳感器結構： 剪切梁稱重傳感器，又稱橋式稱重傳感器，在中國電子卡車秤中應用最廣泛。在中國，它不僅是一個使用橋梁傳感器的國家，也是橋梁傳感器的制造商。據不完全統計，我國橋梁傳感器年產量至少100萬臺以上。橋式傳感器的優點：抗偏心負載性能好，線性好，安裝方便，精度高，可靠性高。 >>列類型稱重單元結構： 大型卡車的發展使電子卡車秤的最大稱重能力得到提高，越來越多的電子卡車秤已發展到100噸以上。具有列結構的負載單元只是滿足此需求。具有此結構的產品范圍相對較大。柱式稱重電池是歐洲電子卡車秤中應用最廣泛的。我國使用和應用的圓柱形結構傳感器，都是在歐洲電子卡車規模技術的研究和消化中進行的。 3. 電子卡車在其他國家稱重傳感器 電子卡車秤中使用的稱重傳感器有多種類型。從主流方向看，它們還是有一定的區域特色。 1. 電子卡車在亞洲市場主要使用橋式裝載機; 2. 美國及其周邊市場主要采用雙剪切結構的模塊化裝置。 以德國為例，一些稱重元件制造商沒有美國式的雙剪切結構或類似橋式的雙剪切結構，類似于中國。該公司也沒有在他們的目錄中發現具有雙剪切結構的產品。事實上，這和歐洲電子秤和稱重電池的發展有關。柱傳感器的優點，結合模塊化安裝模式，在歐洲非常成熟。在欄目類型方面，雖然有多種類型和型號屬于不同品牌，但梅特勒-托利多的GD、HBM的C16A、菲利普的Pr6201、西門子的CC等都是最具代表性的。他們有自己的技術和應用特點。 2.泥漿監控系統 GPS衛星實時定位是城市泥漿最基本、最常見的調控方法。稱重傳感器是一種將重力轉換為電信號的力電轉換裝置。通過在泥漿上安裝稱重單元，可以實時收集車輛的載重重量，并在車輛顯示儀器上實時顯示重量信息。 泥漿卡車是一種運輸建筑垃圾、泥漿和礫石的車輛。其特點老，一般超載，容易超速。這種情況已經發生多年，使泥卡車成為卡車事故的最可能原因。此外，泥巴卡車不停止工作，也會造成粉塵污染。目前，傳感器設備是國內企業開發的各種泥漿汽車智能監控和安全管理系統的應用所不可或缺的。 GPS衛星監測北斗或GPS監測定位監測是城市泥車最基本、最常見的監測方法。GPS可以實現實時定位，相關管理人員可以實時查看泥卡車的位置信息。例如，2019年4月，四川巴中經濟開發區城市管理執法支隊率先推出泥漿運輸數字化監控系統。首次將GPS定位、傳感器等89個智能監控設備安裝在89輛泥濘運輸車輛上，通過數字城市管理平臺實現了運輸車輛?？梢匀轿槐O(jiān)控駕駛室、前部、發動機罩和后部。執法人員可以全天24小時監控運輸路線、車廂覆蓋范圍和交通車輛的遺漏情況。 負載單元通過在泥漿上安裝稱重單元，可以實時收集車輛的負載重量，在車輛顯示儀器上實時顯示重量信息，并通過GPS定位傳輸模塊將數據傳輸回監控顯示終端。當超過最大負載值時，某些監控平臺也會顯示警報和語音通知。稱重傳感器是一種將重力轉換成電信號的電力轉換裝置，是電子秤的關鍵部件。實現功率轉換的傳感器種類多，常見的是電阻應變型、電磁力型和電容型。電磁力類型主要用于電子天平，電容式用于一些電子起重機秤，大部分秤產品使用電阻應變表稱重傳感器。電阻應變表稱重傳感器結構簡單，精度高，應用范圍廣，可應用于相對較差的環境中。因此，電阻應變型稱重電池得到了廣泛的應用。 此外，一些泥巴卡車智能監控和安全管理平臺還將監控其他車輛，如提升傳感器，以監測車輛是否被提升，以防止建筑垃圾到處傾倒;防水油布打開和關閉傳感器可以檢測防水油器是否處于封閉狀態。氣密性完好無損，可以啟動車輛以防止沿路滴水。液位傳感器可以檢測車輛燃油箱的液位;輪胎壓力傳感器可以檢測車輛的輪胎壓力;紅外傳感器可以檢測制動片等溫度。例如，2019年3月，湖南省株洲市在市內各建筑工地投資了100個新的智能環保木塊。這些環保型車采用車輛互聯網技術，安裝新型車載智能終端設備，具有定位、貨艙封閉監控、超速過載報警、偏移運輸路徑報警等功能。新車采用的全封閉式電動折疊頂蓋由工程塑料帆布、電機組、傳感系統、遙控裝置等組成，并配有限位開關，用于檢測頂蓋的關閉情況。如果頂蓋未完全關閉，則車輛只能以怠速行駛。不僅如此，新車被納入城市智能泥漿服務管理平臺后，該平臺還可以實時監控車速、運輸路線、卸貨位置等。一旦車輛超載、超高或偏離預定的行駛路線，車輛將自動報警。 3.工程過程控制和自動化中用到的稱重傳感器 1.料罐稱重解決方案 背景 畜牧業中的瘟疫是最可怕的事。例如，2018年非洲豬熱蔓延到28個省、市、自治區，導致110多例暴發。這也給中國養豬業造成了巨大損失。為了防止重大豬熱疫情的再次發生，已開發出了牲畜稱重筒倉解決方案的應用。 畜牧智能稱重筒倉是傳統畜牧飼養系統和稱重傳感器的結合體，可實時將筒倉的重量信息傳輸?shù)街醒胂到y(tǒng)。通過筒倉重量信息的反饋，實現智能進料和卸載，防止飼養車進入繁殖區，大大降低豬熱流行概率。 解決方案 料罐稱重系統的組成： 料罐 + 稱重模塊 + 接線盒 + 指示器 2.工程混合機械 稱重系統中的傳感器選擇通?？紤]到范圍、精度、傳感器安裝空間、環境影響、負載類型和傳感器壽命。當然，工程機械攪拌設備的稱重系統也不例外。然而，由于不同稱重系統的不同要求，需要考慮的問題也不同。 工程機械攪拌設備通常包括混凝土攪拌站、瀝青攪拌廠和海上混凝土攪拌容器，其中最典型的是混凝土攪拌廠。其次，以混凝土攪拌站為例進行分析。 混凝土攪拌廠重量系統的基本要求 1. 精度。稱重誤差對混凝土強度影響很大 2. 反應迅速。滿足混合裝置工作周期的要求。 3. 更多類型的稱重值。稱重值的預選擇類型需要更多，使變換更加方便，以適應各種比例和不同的容量要求。 4. 結構簡單。稱重裝置結構簡單，牢固可靠，性能穩定，操作方便。 混凝土攪拌廠荷載單元的注意事項 1. 環境溫度和濕度 2. 粉塵環境影響 3. 進料過程中的沖擊和振動 4. 人為錯誤操作 加載單元結構選擇 在稱重單元中，常用的拉力型稱重單元為S型、張力鏈接型和中心橫肋環型。中心橫肋環傳感器精度高，抗偏移性能優異，但價格高，通常只用于高精度測量。S 型傳感器和張力鏈路傳感器通常用于混合站。其中，S型傳感器具有精度高、抗偏移能力強、過載保護、測量范圍廣等優點。 對于壓力傳感器，我們通常使用懸臂梁、輻條型、柱型、橋型、軀干型等。由于綜合考慮了精度、范圍、安裝方法、價格等因素，大多數攪拌廠廠家都選擇了懸臂梁類型。 稱重電池保護等級 IP66-IP67。 負載單元過載功能 安全過載為 150%，最終過載為 200% 到 300%。
