平行梁傳感器外形如四方體形狀，是為低截面、單只傳感器需求的電子秤、平臺秤而設計，非常適用于客戶大批量的生產作業，還可用于計數秤、電子天平及工業稱重系統。該系列傳感器已是自動化系統中不可或缺的核心部件，采用鋁合金彈性元件，無色陽極化處理，膠封密封工藝，量程從200g到2t不等，不同規格尺寸，能夠滿足客戶的不同需求。關于此類傳感器，您了解多少呢，本文主要從以下幾方面進行描述：
一. 平行梁傳感器主要有以下共性：
1. 系列化設計
不同尺寸，相同量程可兼容，便于客戶設計系列化產品
2. 安裝方便，環境適用性好
傳感器結構緊湊，安裝拆卸方便，表面進行氧化處理防護等級為IP66，可以應用在多種復雜的環境之中。
3. 結構特性
傳感器的彈性元件質輕且柔軟，截面具有較高的抗彎強度
4. 四角偏差已調整
將稱量物體放在秤盤上的不同位置，其測出的數據應相同，因為傳感器的四角偏差已調整，這樣能保證測量的精度。
二. 平行梁傳感器的工作原理：

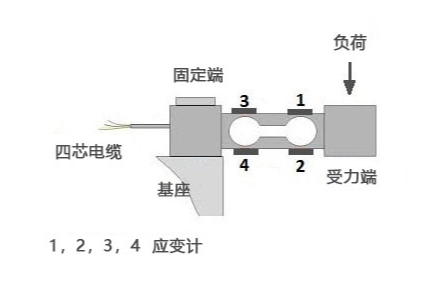

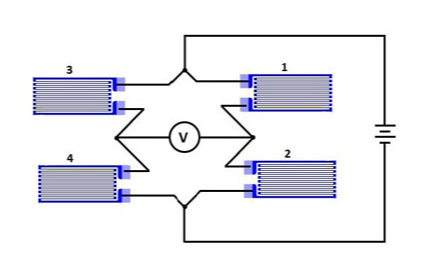

傳感器彈性體采用 優質鋁合金材料，在應變敏感區域表面上粘貼R1、R2、R3及R4四片應變計，組成惠斯汀電橋，當受外力F作用時，彈性體變形，引起應變計R2、R3受拉伸，電阻值變大；R1、R4受壓縮，電阻值減少，使電橋失去平衡輸出與外力F成正比的電壓信號。測量電橋由于具有靈敏度高、測量范圍寬、電路結構簡單、精度高、容易實現溫度補償?shù)葍?yōu)點，因此能很好地滿足應變測量的要求。
三. 平行梁傳感器的技術參數：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四. 平行梁傳感器的應用示例

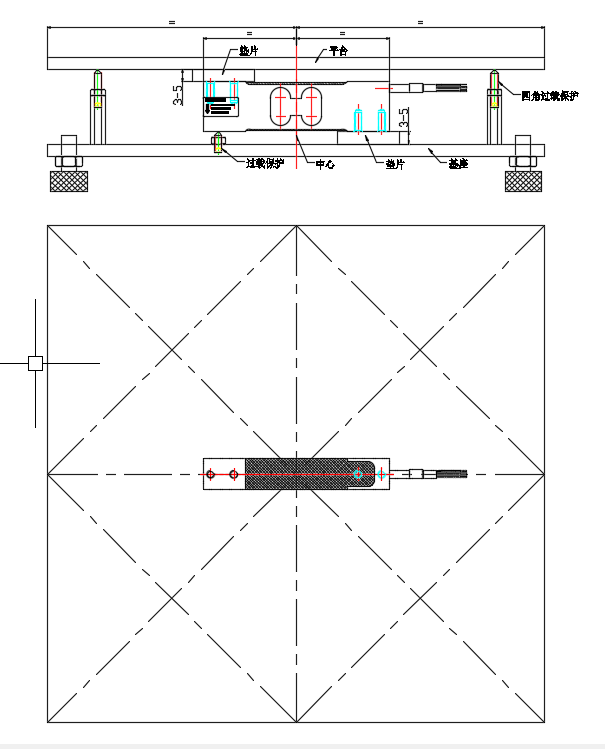

五. 安裝平行梁傳感器的注意事項
1. 安裝面光潔平整，沒有明顯的凸起，沒有油污，膠膜，焊渣；
2. 安裝前檢查螺紋孔，確保孔內沒有鐵屑、焊渣雜物雜物；
3. 安裝螺栓強度等級選用10.9級（含10.9級）以上；
4. 傳感器必須垂直受力；
5. 所有螺栓必須擰緊到推薦擰緊力矩，不得虛擰在安裝板上。
綜上所述，平行梁傳感器是稱重傳感器中最常見的種類之一，在自動化系統乃至日常生活中都得到了廣泛的應用，為發揮其優勢，必須了解平行梁傳感器的工作原理及安裝方法，希望本文對客戶關于梁式傳感器的選型有一定的幫助。
